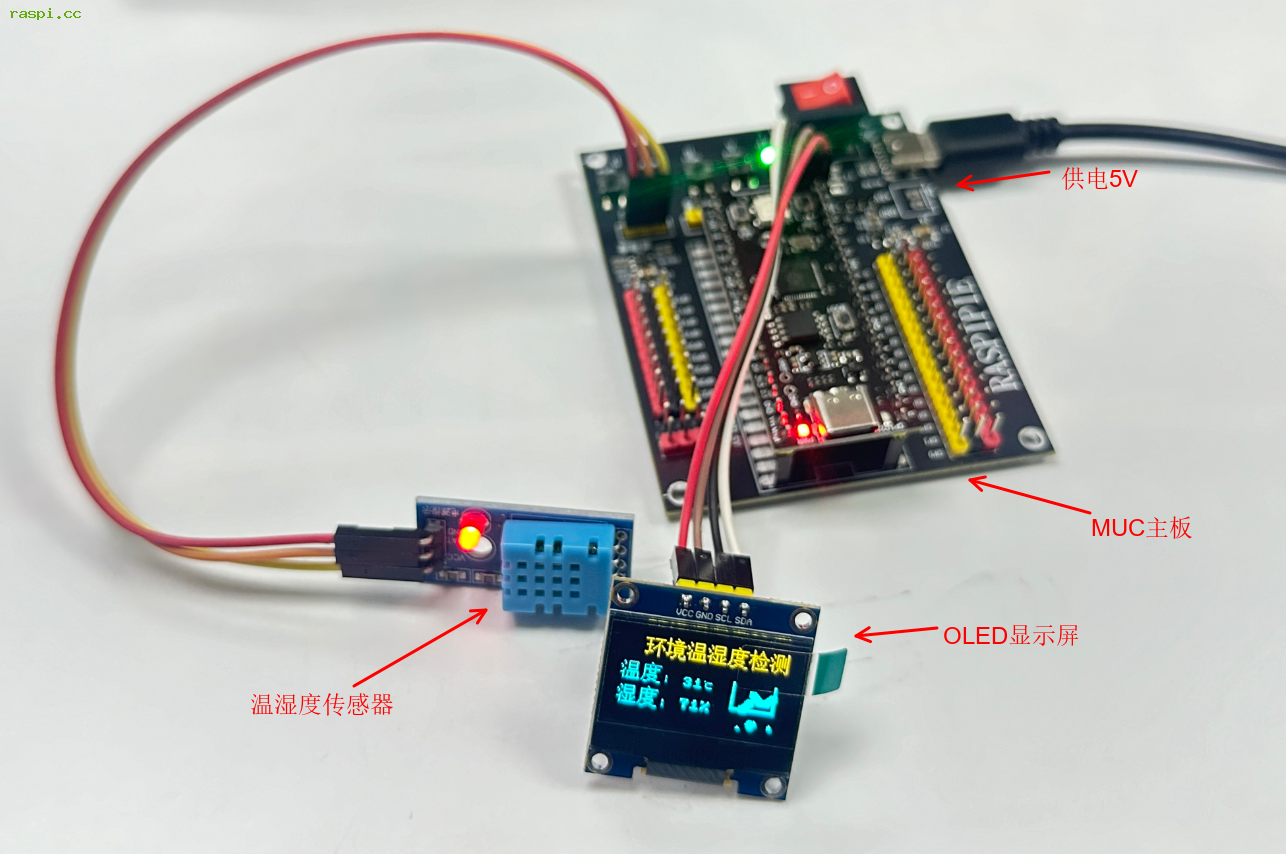

硬件连接：

一：按下图顺序，将9根跳线对应连插好

插入模块：

二：按下图引脚序号，将各传感器模块插入到实验板上。

步骤一：给开发板安装固件

先下载固件Pico-UF2固件

1.先插上Pico开发板的Micro数据线

2.长按住Pico开发板的 BOOTSEL白色按钮，一直按住不要松开

3.在将另一端的USB线插入到电脑上，最后松开 BOOTSEL 按钮

4.此时电脑上会出现个磁盘名为：RPI-RP2  ，类似插入U盘的效果。（步骤如下图）

5.将前面下载好的固件拖入到Pico磁盘内， 此时磁盘会自动消失后就说明固件安装完成了。

步骤二：编程软件下载与设置

1.软件下载：

 关于MicroPython的编程软件有很多，树莓派官方推荐的是Thonny，它是一款基于Python的编程软件，支持在Windows、Mac、Linux等多平台使用，支持语法着色、代码自动补全、debug等功能，软件也非常容易上手!  Thonny软件官网：https://thonny.org/ 打开官网后选择你当前电脑的操作系统来下载该软件并安装好。

2.配置解释器： 选择运行—解释器—选择Pico—选择端口

如果你没有端口号显示，说明你的Pico开发板并没有插入到电脑上， 请重新插入后再次打开Thonny软件查看或选择自动检测端口。

3.软件设置： 选择视图—勾选文件

然后点击"视图"把 "文件" 给勾选上，这样方便我们后续的开发和使用。

如果一切顺利，此时软件的文件内会出现Pico开发板设备（如下图）目前我的Pico主板内是空白的没有任何文件。如果此时你没有任何显示，说明端口号选错了或者是上面的步骤没有正确的操作！请仔细检查步骤。

步骤三：上传Python程序

步骤四：运行Python程序

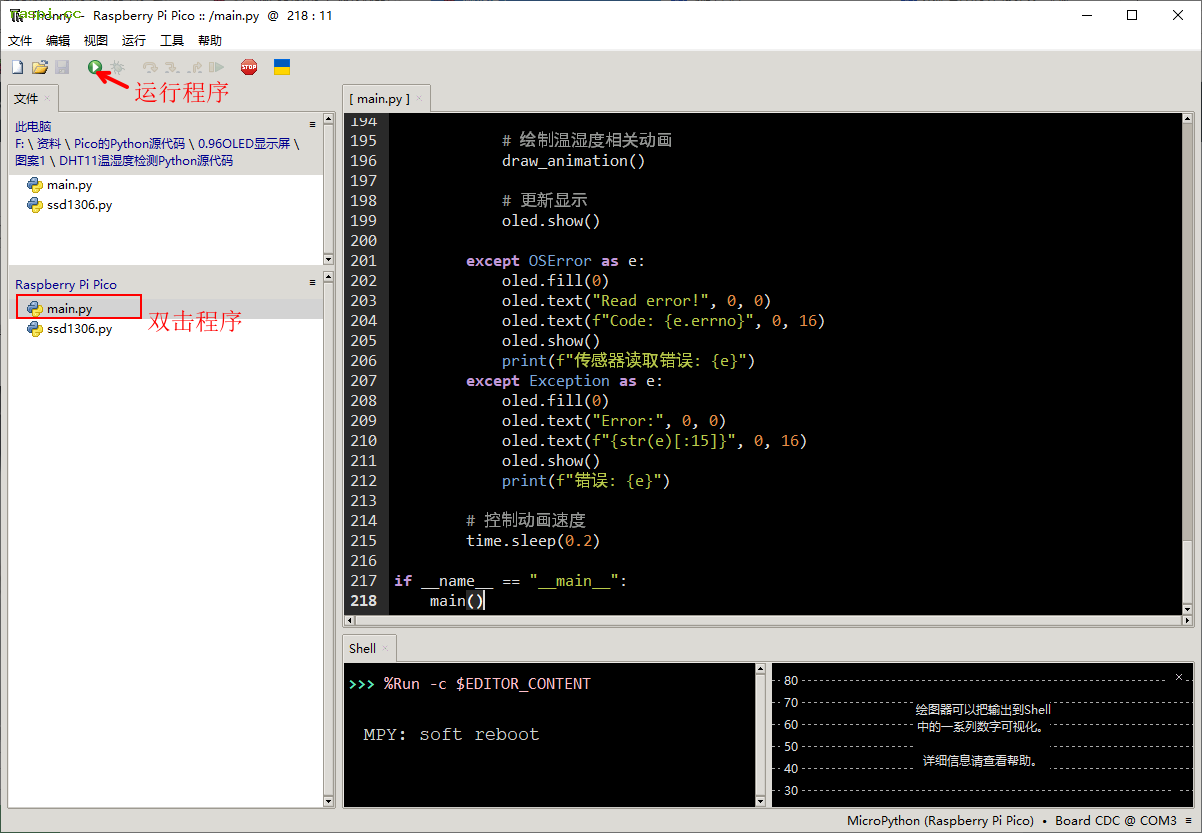

双击Pico开发板里的main.py文件可查看程序。在选择运行。设备即可正常进入运行显示界面。 如果此时出现报错，请仔细检查你的接线是否存在问题！

备注：

1.程序已经上传在Pico开发板里，后续使用中只需要给开发板micro接口通电，程序就会自动运行！

2.注意是给pico开发板插电源进行通电，程序才会自动运行。如果将USB线插在电脑上，开发板默认会识别为修改程序，并不会直接运行程序。

3.供电可以采用手机充电器，电池盒等5V的USB设备
