| 土壤传感器 | 传感器主控板 | 5V抽微型水泵 | 传感器主控板 | |
| VCC | VDD | 红线 | GND | |
| GND | GND | 黑线 | NC | |
| DO | L | |||
| AO不用接 |

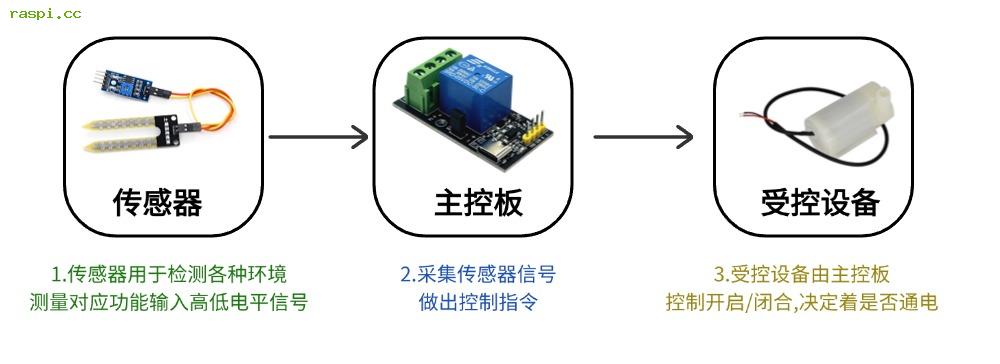

1.传感器：当检测中有土壤中水分时，DO信号针脚会输出低电平信号。
2.主控板：分为接收信号与控制信号，接收是用来获取传感器的低电平信号。 当L有信号输入时自动控制水泵的正极通断。
（当传感器有低电平信号输入时，主控板导通水泵的正极。 当传感器无低电平信号输入时，主板板断开水泵的正极）
3.小水泵：两根线分别为正极和负极，供电即可正常抽水。 如果正极被主控板切断则停止工作， 如导通则继续抽水。
1.土壤传感器：套件可以简单快速的让你熟悉土壤传感器和继电器的运行逻辑， 在此基础上我们可以添加单片机或开发板进行升级让其功能更加强大，例如可先将传感器的AO模拟量信号先输入给单片机，从而获取到AO模拟信号的湿度数据，然后对其编程。可通过设定湿度百分比让单片机输出低电平信号给主控的H/L。 从而可实现通过湿度值来控制浇水量，浇水时间等等。
2.主控板：在主控板的控制端口上分别有： COM公共输入，NC常闭输出，NO常开输出， 可以控制大型电器设备比如电机风扇电灯..等等，我们可以将各种电器设备的正极（火线）接入到com输入端口， 在从NC或者NO输出端口接回到设备上。从而通过土壤传感器加主控板也能控制其他任何电器设备。 （切记需要注意：当COM外部供电时，请取消主控板K1跳线帽）

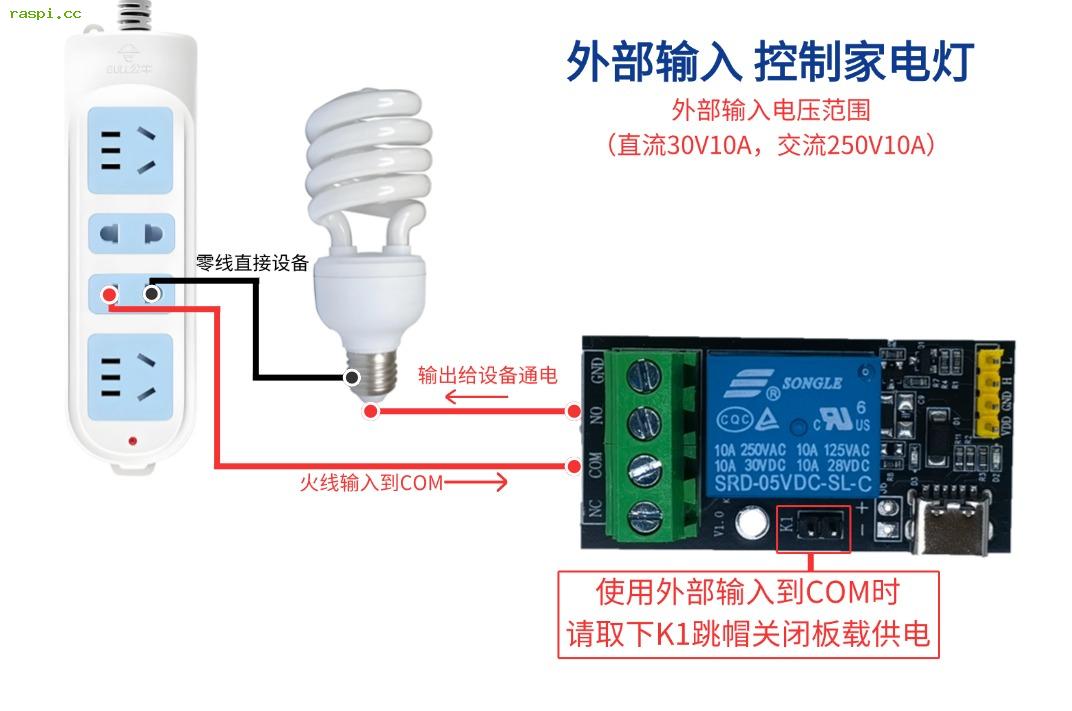

如果控制外部的其他电压设备，首先需要先取下K1的跳帽关闭板载5V供电。 按下图接法将其他设备接入即可实现控制（下图接家用灯举例）
传感器接入端：可接入不同型号高电电平传感器模块
主控板控制端：可控制各种设备运行，（当传感器给高低电平信号，控制端打开设备就能正常运转，反之则停止运行）
