DIY打造雾化加湿器接线使用资料

2630

ydxhuo.com

一：接线图介绍

雾化加湿器接线实图下载

安装注意事项：

1.所有接口请忽接反正负极，正极：VCC或是3.3v的标识，负极是GND或者-号的标识

2.雾化片有凸面和凹面区分，凸面是用于接触水绵棒吸水。凹面才是出雾口，请不要装反

3.外壳底座上有一层磨砂保护膜，请撕掉后就是透明效果

4.主控板的蜂鸣报警器，如果不需要使用可以取掉跳帽即可关闭此功能！

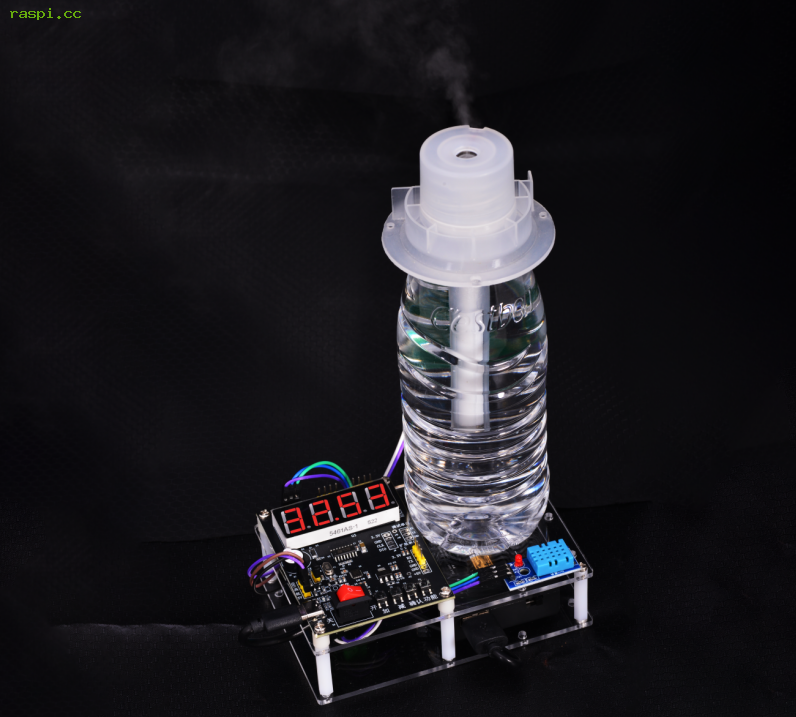

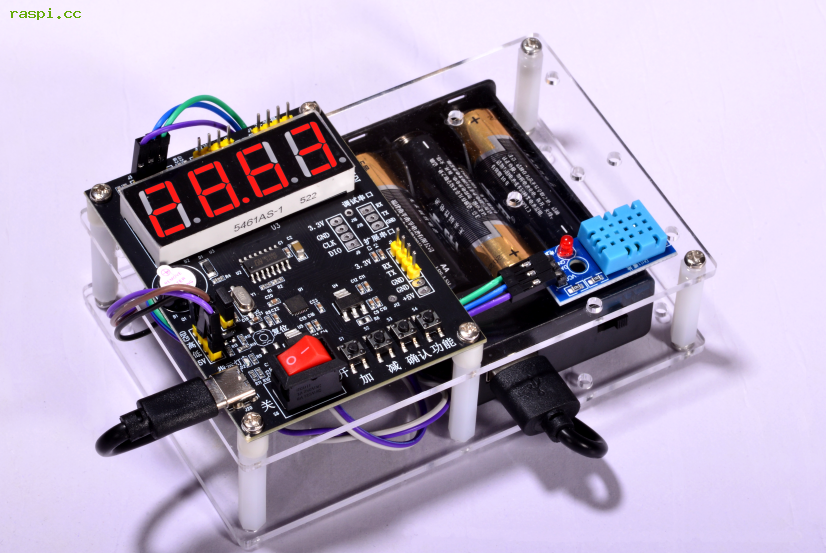

↓↓↓安装完将线整理好后展示图↓↓↓

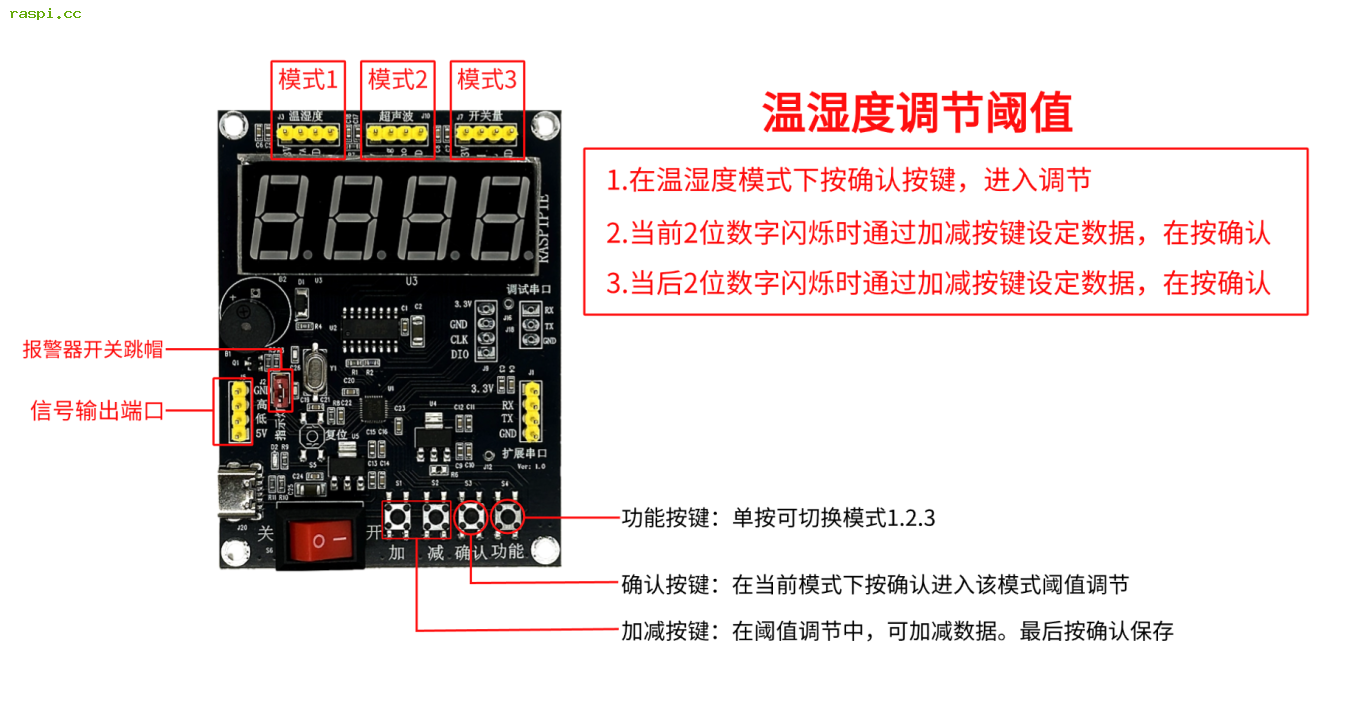

二：温湿度设定阈值

调节使用注意事项：

1.当温湿度超过所设定的阈值，会触发信号输出端口发送信号给继电器实现通断

2.如果未能正常出雾，或没有温湿度数据显示，请检测接线是否正确。供电是否足够！

3.采用了电池盒请使用新电池，电压比较稳定。如果旧电池会导致欠压无法正常工作

4.除了使用温湿度传感器控制出雾，还可以通过继电器控制其他设备的启停。功能强大！可DIY更多功能

三：二次开发思路

产品接口	详细功能说明
① 超声波传感器接口	用于接入5V超声波传感器，可检测距离范围为（4cm-400cm）
② 温湿度传感器接口	用于接入DHT11温湿度传感器，（温度范围0℃至50℃ 精度±1℃），（湿度范围20%RH至95%RH‌‌ 精度±5%RH）
③ 蜂鸣报警器	可通过功能按键对温度，湿度，距离，开关量进行阀值设定，达到阀值会发出报警声
④ 蜂鸣器跳线帽	取下跳线帽为关闭蜂鸣器的报警功能，插上跳线帽则为开启报警功能
⑤ 5V供电/高低电平输出	可对外输出5V供电，（高低电平输出针脚只有在达到设定阀值后才会进行输出）
⑥ 电源输入指示灯	当接入电源后，指示灯会持续闪烁绿灯为正常工作状态
⑦ USB-TypeC电源接口	输入电源，接口型号为USB Type-C，输入电压为5V/2A
⑧ 电源开关	按钮开关，用于主板断电开机功能
⑨ 开关量传感器接口	用于接入开关量传感器（如：障碍，火焰，光敏，红外...等开关量类型的传感器）
⑩ 高亮四位数码管	可显示温度数据，湿度数据，超声波测距数据，及各种开关量传感器的H/L状态
⑪ 数码管驱动芯片	GN1650 Z472P芯片
⑫ 32bit高速MUC芯片	主控芯片采用MH2030AKCV7，QFN32,32KB RAM,256KB flash 主频72Mhz
⑬ 外接扩展串口	UART串口上报实时温湿度，超声波数据，开关量状态，可外接其他MCU主板读取
⑭ 电源管理芯片	高精度稳压GN1117 芯片
⑮ 选项功能按键	功能：依次单按可切换三种模式:温湿度传感器，超声波传感器，开关量传感器确认：单按表示确定选择，确定设置加减：通过加减数字设定温度,湿度,距离阀值，达到阀值后触发报警声和高低电平输出
