| 1.喇叭插语音主板 2.麦克风插语音主板 3.语音主板PA1接继电器第一路H 4.语音主板PA2接继电器第二路H 5.语音主板PA3接继电器第三路H 6.语音主板PA4接继电器第四路H 7.语音主板TypeC 接继电器2PH-5V |
接线图如下：
| 1.温湿度传感器VCC接主板5V 2.温湿度传感器GND接主板GND 3.温湿度传感器DAT接主板PA0 4.舵机红线插正极+ 5.舵机棕线插负极- 6.舵机黄线接PC4 |
接线图如下：

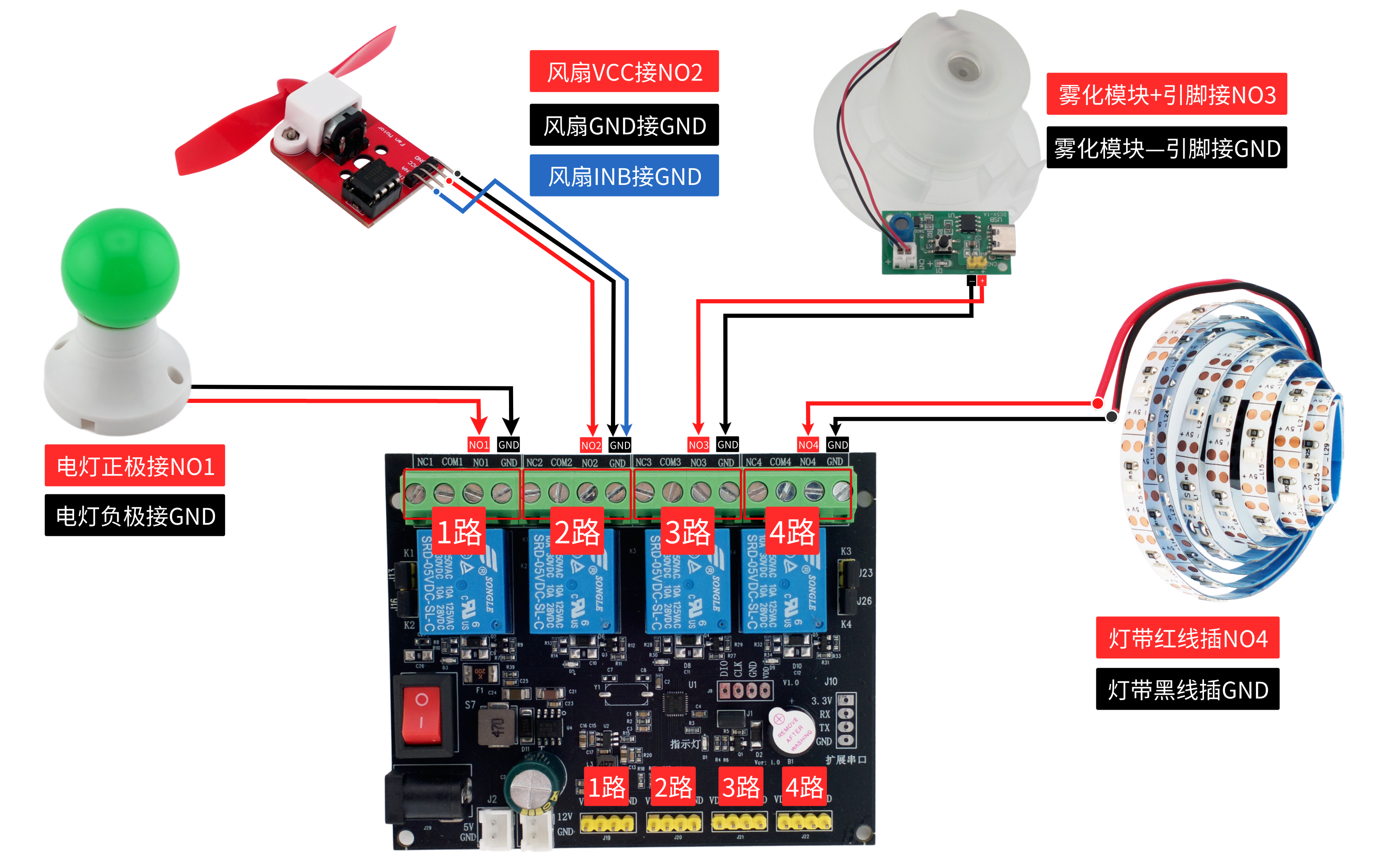

| 1.电灯接线：正极接继电器NO1，负极接继电器GND 2.风扇接线：VCC接继电器NO2，GND接继电器GND，INB也接继电器GND（GND插2根线） 3.雾化模块：正极+针接继电器NO3，负极-针接继电器GND 4.单色灯带：红线接继电器NO4，黑线接继电器GND |
接线图如下：
重要的事情说三遍：检查！检查！检查！
| 通电前务必仔细检查上面的传感器，舵机，语音主板，控制负载接线是否全部正确。 如果其中任意一个接错你插电后就会烧毁设备的风险！ |
| 唤醒词：小爱 |
| 命令词1：当前温度多少 |
| 命令词2：当前湿度多少 |
| 命令词3：打开电灯，关闭电灯 |
| 命令词4：打开风扇，关闭风扇 |
| 命令词5：打开加湿器，关闭加湿器 |
| 命令词6：打开氛围灯，关闭氛围灯 |
| 命令词7：打开窗帘，关闭窗帘 |
| 命令词8：打开所有设备，关闭所有设备 |
| 命令词9：念一首古诗 |
| 命令词10：讲个笑话 |
| 命令词11：音量大一点 |
| 命令词12：音量小一点 |
| 命令词13：退下吧 |
唤醒后如果在30秒内没有任何命令词，设备会自动进入休眠模式。等下一次命令前需要先用“小爱”来唤醒设备，才能继续用命令词
