VS-A2语音播报模块 离线自定义播报音频生成及使用资料

一：产品介绍

VS-A2播报模块是在第一款A1的基础上进行升级，它采用的是单片机内核语音芯片CF950。模块具有功能多、音质好、应用范围广、性能稳定的特长，弥补了以往各类语音芯片应用领域狭小的缺陷，可通过MP3触发模式、按键低电平触发模式、按键组合触发模式、UART 串口触发模式等多种触发方式进行播报，也可配套各类开发板与单片机进行触发播报语音，能在DIY开发过程中省去很多调试的时间，使其快速上手。

此款模块最大的优势在于能够灵活的更换SPI-flash板载的mp3语音播报内容，省去了传统语音芯片需要安装上位机更换语音的麻烦，只需要将USB数据线连接模块在插入电脑，电脑会自动显示为U盘，在将需要播报的mp3文件拷贝到里面修改00001~00008的序号即可。使得产品研发和生产变得简单便捷。

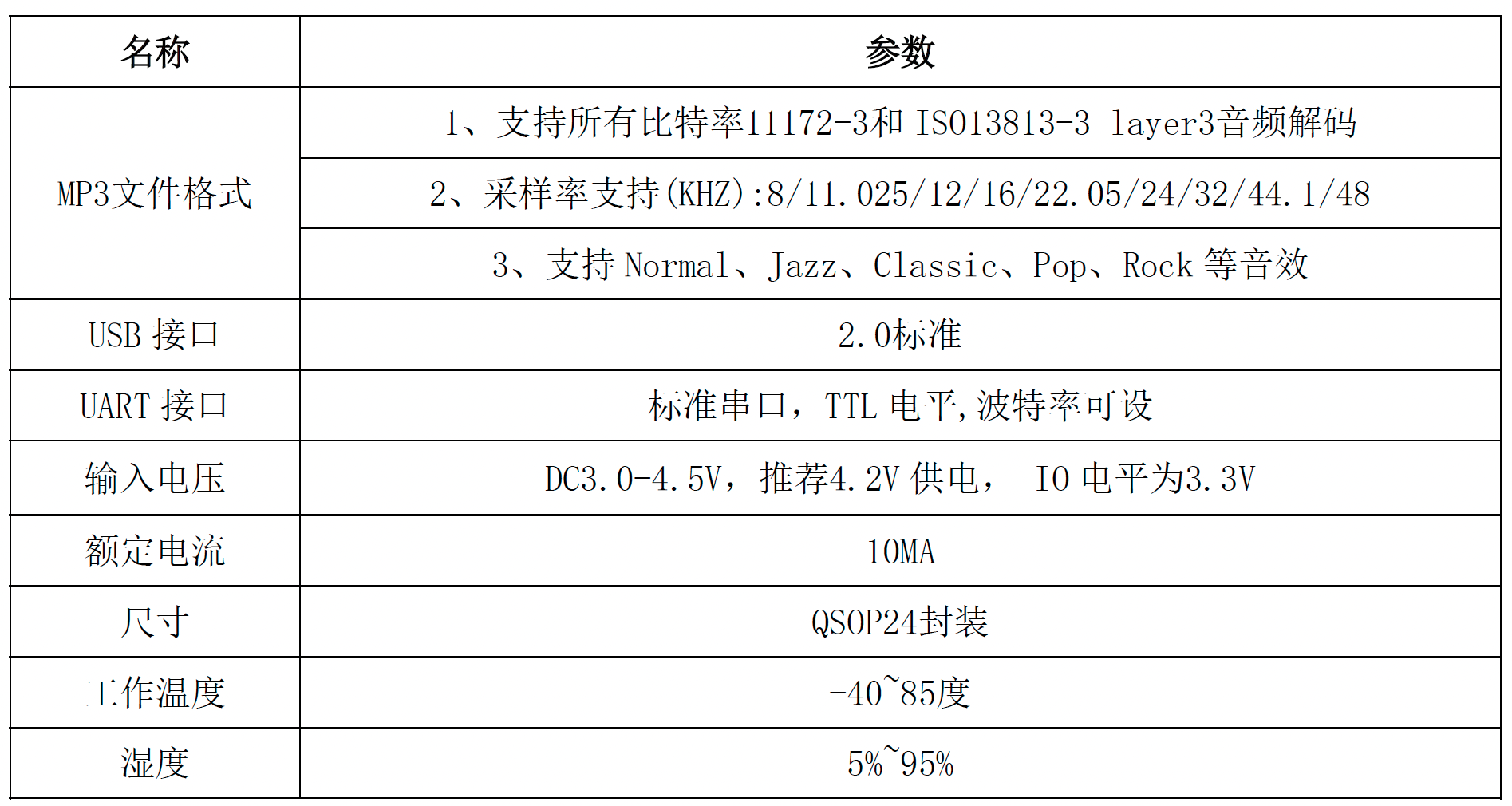

1.模块参数

2.接口定义

注意重点

1. Type-C接口插入电脑可以拷贝音频文件到模块内，当然也能作为USB供电口来使用，此时5V针脚不可再次供电，双供电会烧毁该模块芯片。

2.如果将Type-C接口插入电脑上默认为读写下载模式，此时给IO针脚输入低电平是无法播报的。只能将TypeC单独插充电器时才能IO触发播报。

二：使用方法

1.如何拷贝音频

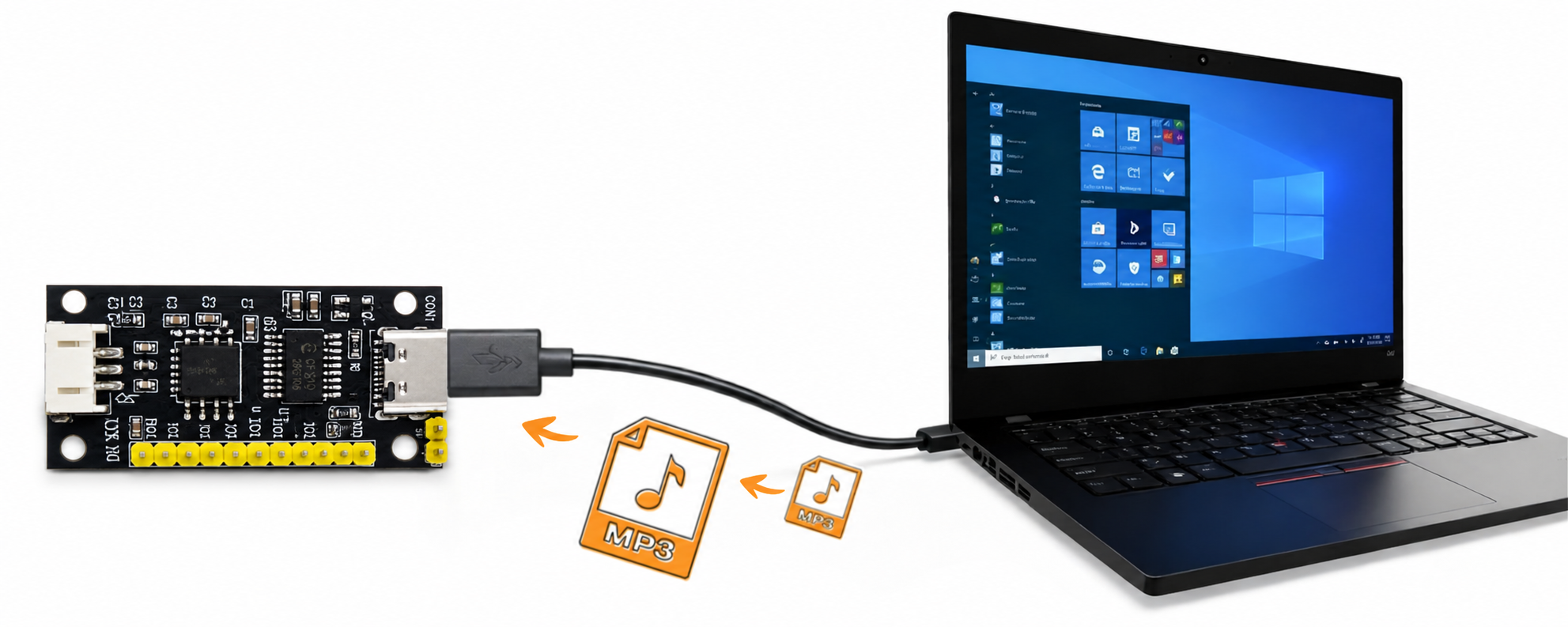

用USB-TypeC数据线将语音模块插入电脑，此时电脑会显示出U盘。将提前准备好的音频文件直接拖入其中，并将音频文件命名为00001～00008

命名为：00001==》给IO1针脚输入低电平可以触发播报第一段音频

命名为：00002==》给IO2针脚输入低电平可以触发播报第二段音频

命名为：00003==》给IO3针脚输入低电平可以触发播报第三段音频

命名为：00004==》给IO4针脚输入低电平可以触发播报第四段音频

......依次类推，IO针脚序号1～8与音频文件00001～00008是对应关系。

2.如何测试播报

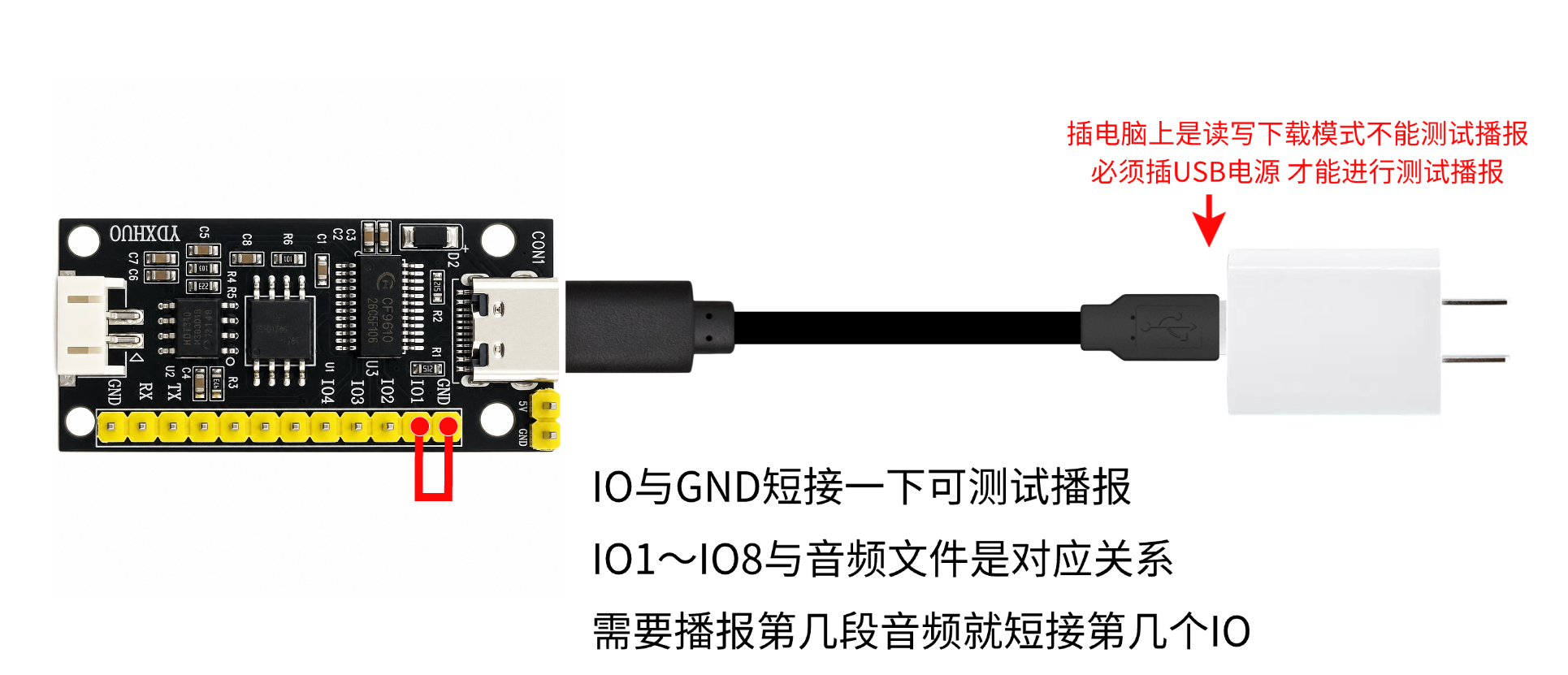

拷贝音频文件后将TypeC拔出电脑，在插入USB充电器或充电宝。 在将IO口与GND进行短接就能触发播报。

00001～00008音频与IO针脚是对应关系，需要播第几段音频就短接第几个IO针脚。

插电脑USB时读写下载模式不能播报音频，USB必须要插电源上才能进行测试播报。

3.其他方式触发播报

模块采用低电平触发方式播报，简单理解可直接使用负极与IO短接就能播报，当前也可以使用开发板/单片机输出低电平触发。

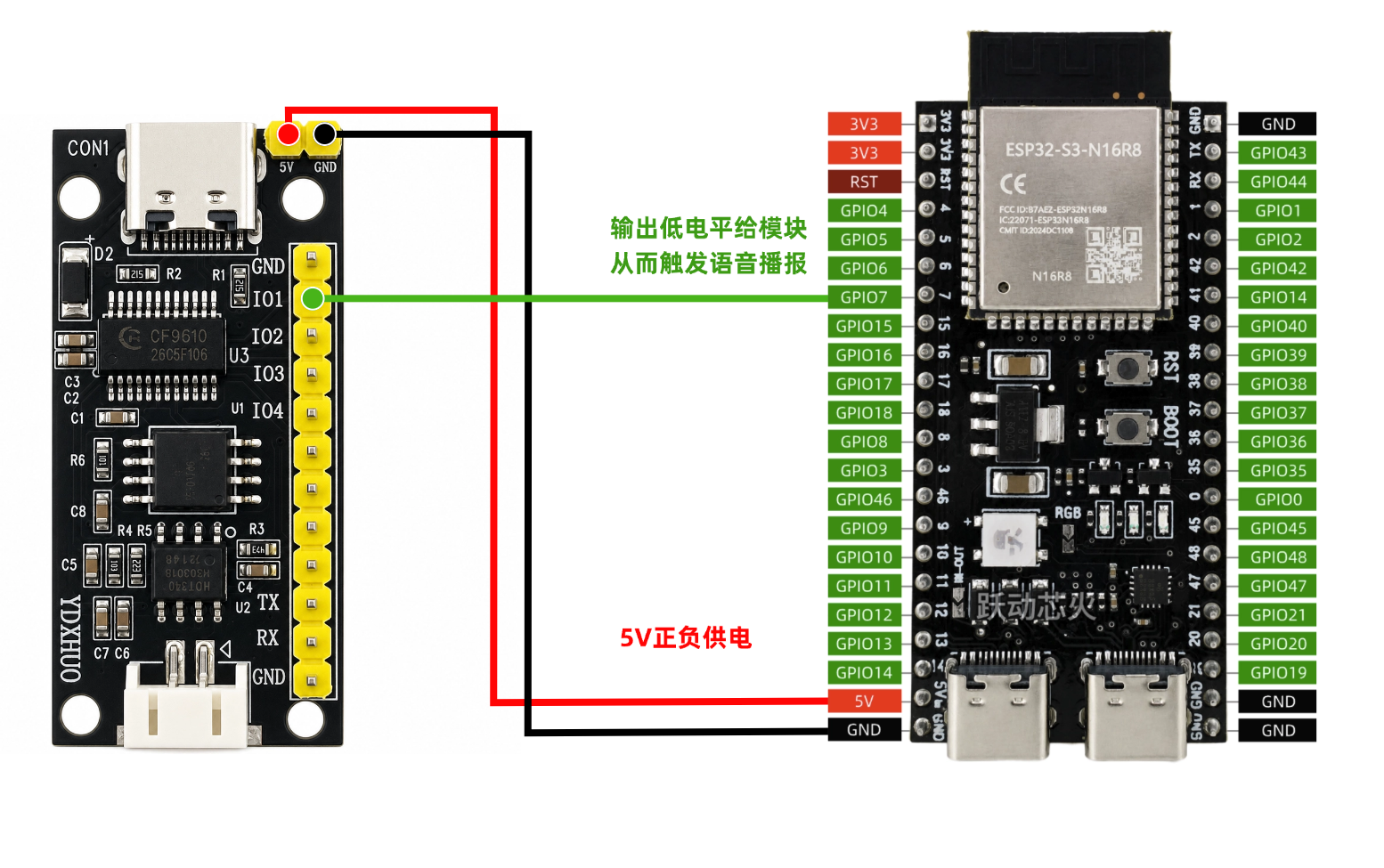

以下用ESP32开发板举例，将5V正负极给语音模块供电，使用GPIO引脚输出低电平给语音模块，从而触发播报。

三：生成mp3音频文件

方法1：https://www.ttsonline.cn/打开这个网页输入文字就能生成mp3音频文件，在将这个mp3文件名改成00001~00008的序号，拖进VS-A2音频模块U盘里即可使用。

方法2：可自己录制一个mp3的音频文件，或者转换别的音频文件为mp3格式。在拖入U盘内修改序号 也能实现播报。

四：播放模式与音量

1.新建config配置文件

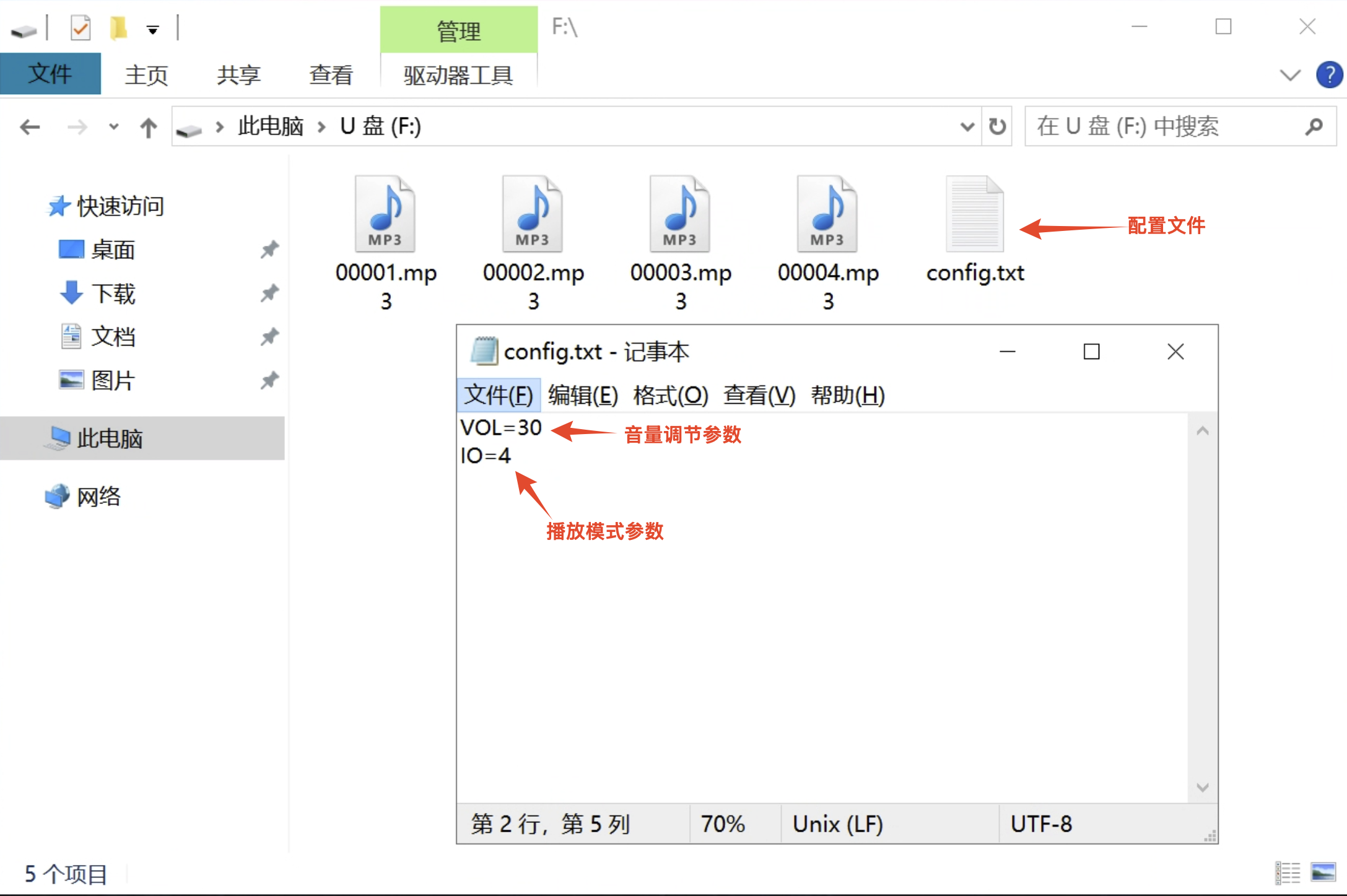

VS-A2模块的播放模式，可通过新建txt文件来实现修改播放模式，将音频模块插入电脑在U盘内新建一个config文本格式的文件。

然后在里面加入以下两行参数即可修改播放模式和音量大小。这里需要特别注意文件名称必须是config 格式为txt的文本

2.写入配置参数

第一行：VOL=30，代表着音量参数，该参数从00～30，目前30是最大音量。可自行修改，比如05/10/15/25/.....等等

第二行：IO=4，代表着播放模式参数，该参数从0～9，每个参数对应功能请看下面的介绍。只需改成对应数字保存后即可生效

0 ==》可打断模式：触发一下只播放一遍，在播放的过程中再次触发则打断当前播放的语音，重新播放新的指令。

1 ==》不可打断模式：触发一下只播放一遍，在播放的过程中再次触发则无效，必须等播完才能触发新的指令。

2 ==》持续循环模式：一直触发着就一直循环播放，断开触发就立马停止播放。

3 ==》可打断+长触发模式：触发一下就播放一遍，播放过程中如果再次触发就重新播报，如果一直触发着不断开就一直循环播报。

4 ==》不可打断+长触发模式：触发一下播放一遍，播放过程中如果再次触发则无效，如果一直触发着不断开就一直循环播报。

5 ==》单曲循环模式：触发一下就一直循环播放当前音频，再次触发则打断当前音频并重新循环播放新的指令。

6 ==》MP3大循环模式：通电后自动从00001...开始循环播放所有音频。此时针脚为功能键，IO1上一曲，IO2下一曲，IO3音量+，IO4音量-，IO5暂停/播放，IO6停止，IO7记忆上一曲，IO8记忆下一曲

7==》MP3单循环模式：通电后单曲循环播放音频00001，此时针脚为功能键，IO1上一曲，IO2下一曲，IO3音量+，IO4音量-，IO5暂停/播放，IO6停止，IO7记忆上一曲，IO8记忆下一曲

五：UART串口通讯

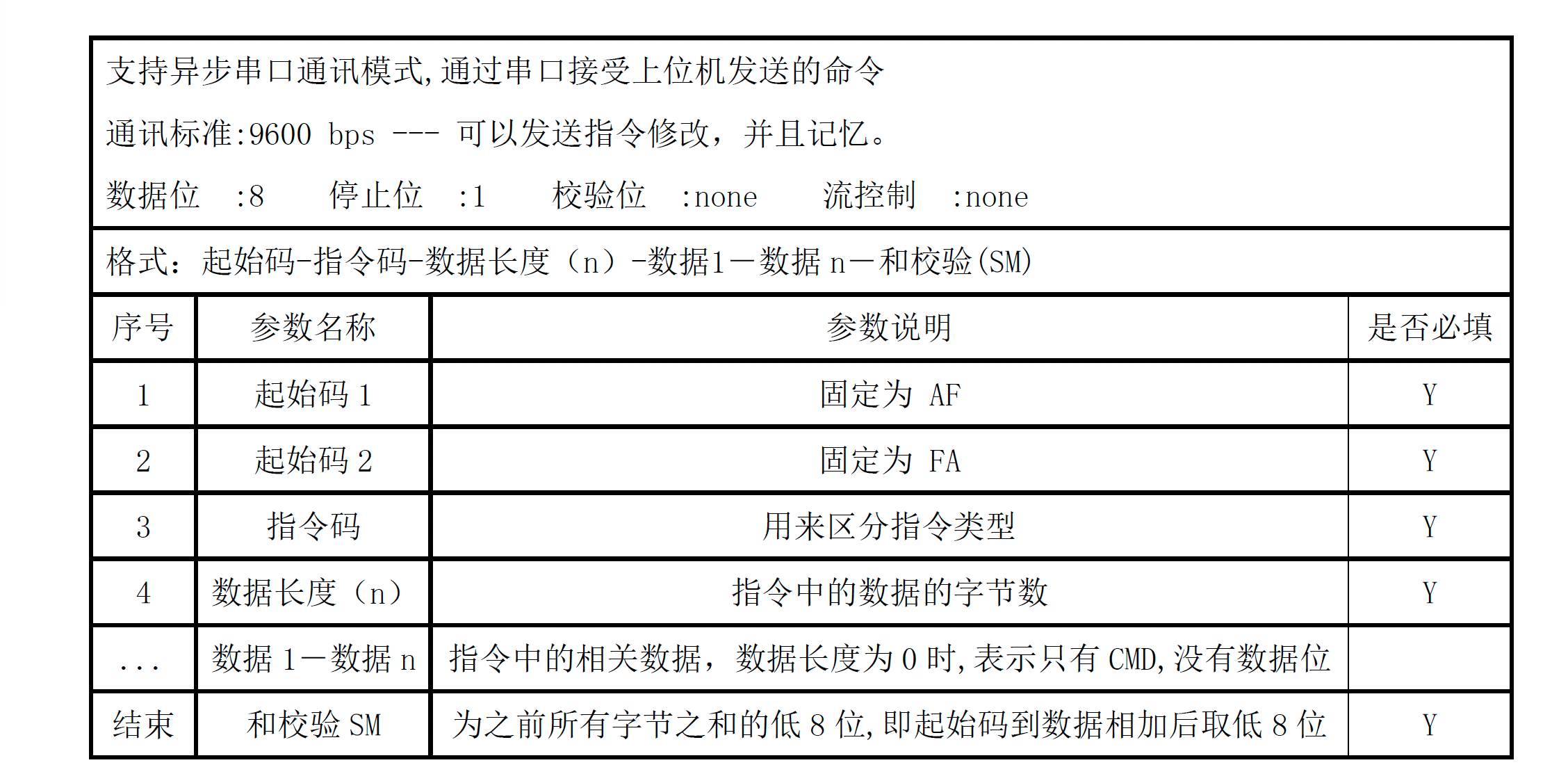

VS-A2语音模块芯片UART串口通信采用全双工串口通信；波特率为 9600，数据位：8 ，停止位 1 位，检验位 N支持异步串口通讯模式,通过串口接受上位机发送的命令通讯标准:9600 bps --- 可以发送指令修改，并且记忆

盘符代码：: 00（USB） 01（SD） 02（FLASH）

播放状态定义：00（停止） 01（播放） 02（暂停）

音量：音量总共为31 级，0-30 级，

播放模式定义：上电默认为单曲停止

全盘循环(00)：按顺序播放全盘曲目,播放完后循环播放

单曲循环(01)：一直循环播放当前曲目

单曲停止(02)：播放完当前曲目一次停止

全盘随机(03)：随机播放盘符内曲目

1.播放曲目指令

如果我要指定播放模块里面的某一个语音文件 如：00001，那么在串口上位机则需要发送：AF FA 07 02 00 01 B3

2.通讯指令举例

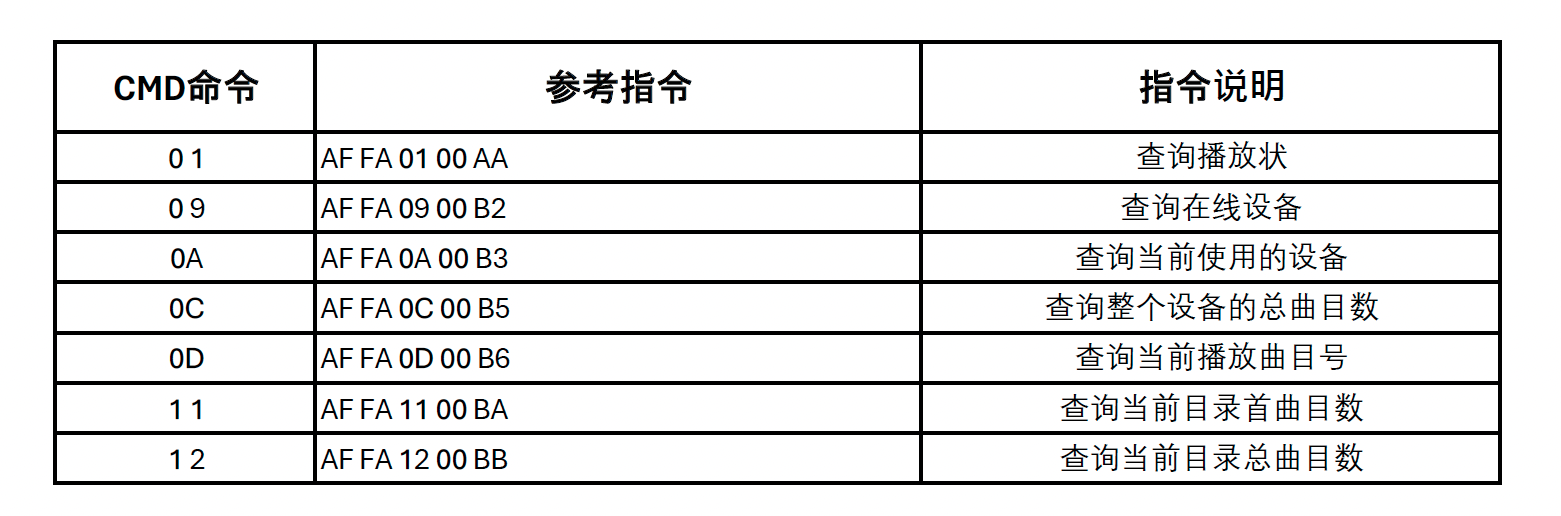

1.控制指令

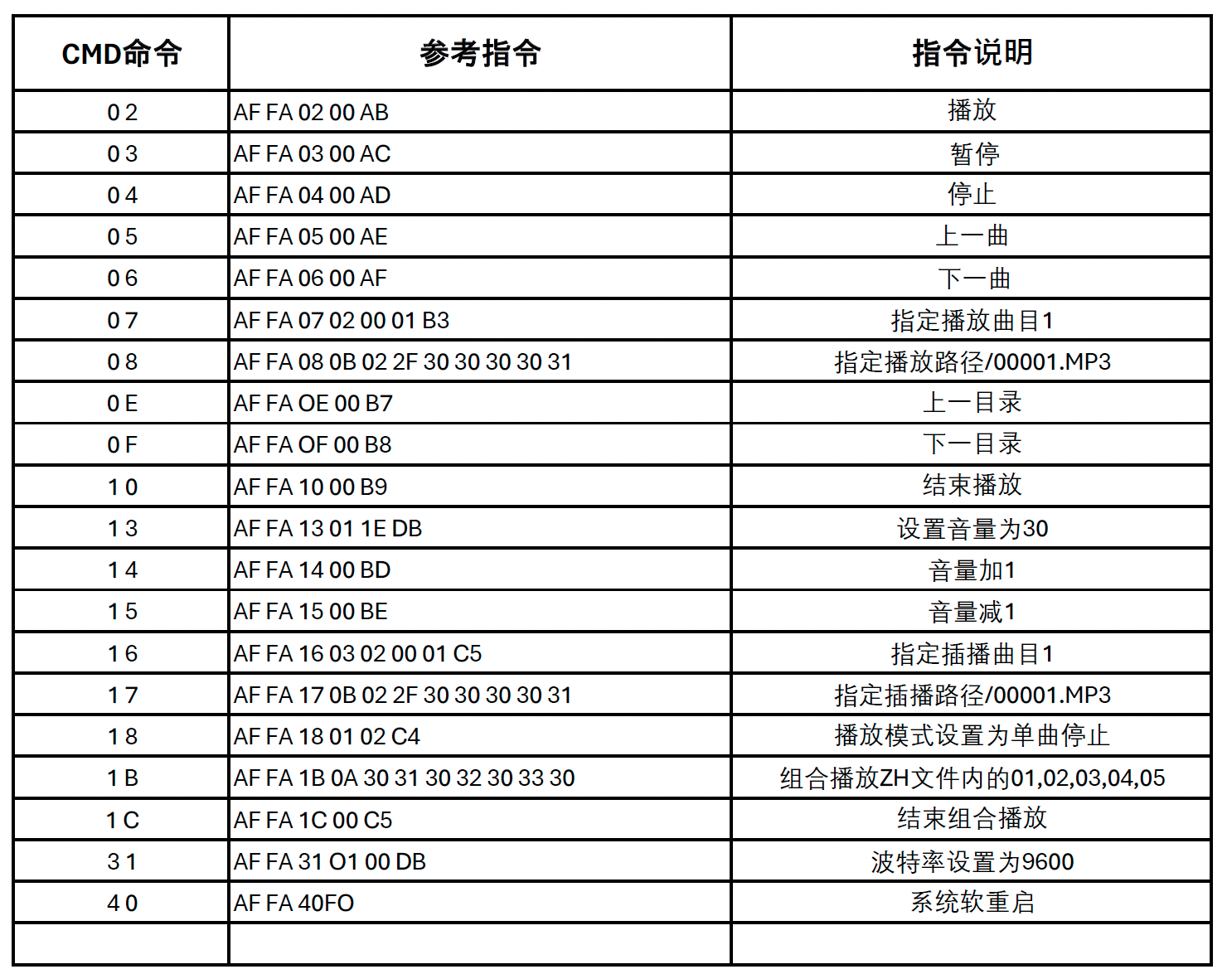

2.控制指令

3.芯片及原理图

VS-A2语音播报模块原理图电子版说明书
