光敏电阻传感器模块是一种将光敏电阻与信号处理电路集成在一起的电子模块，它的工作原理是基于内光电效应，光敏电阻模块中的光敏电阻由硫化镉等半导体材料制成。当光照强度升高时，光子能量使半导体材料中的电子从价带跃迁到导带，产生自由电子和空穴，参与导电，使电阻值迅速降低；无光照时，几乎呈高阻状态。
| 光敏电阻传感器电路原理图下载 | 🛒光敏电阻传感器产品链接 |

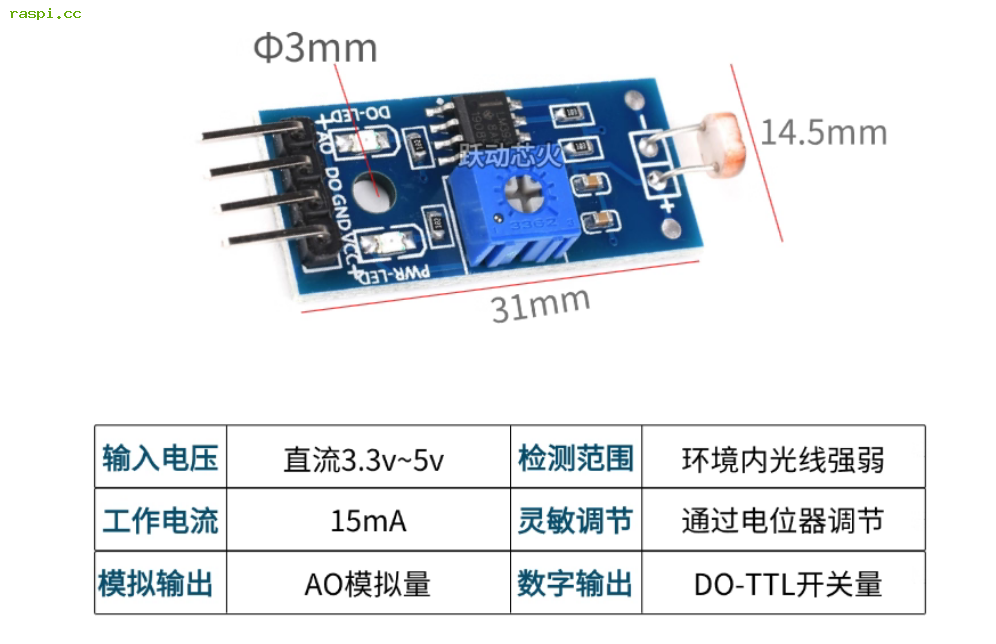

工作电压： DC3.3-5V
输出形式：数字开关量输出（DO）和 模拟电压输出（AO）两种。
电位器调节：顺时针调节电位器，检测亮度增加；逆时针调节，检测亮度减少。
接口说明：
VCC：接电源正极，电压范围为 3.3-5V。
GND：接电源负极。
DO：TTL 开关量信号输出端，根据光线亮度与设定阈值的比较结果输出高电平或低电平。
AO：模拟信号输出端，可输出与环境光强相关的模拟电压信号。
应用场景
智能照明：根据环境光线强度自动调节室内照明亮度，如自动调节台灯、路灯的亮度。
环境监测：用于检测光照强度，分析环境变化，如监测植物生长环境的光照条件。
自动控制：在自动窗帘、自动门等系统中，根据光线强度自动控制设备的运行，如自动窗帘根据光线强弱自动开合。
| 以树莓派Pico开发板为例，提醒: 请按下图的引脚标识接线，务必不能接错。如果接错线通电后会导致设备烧毁！ |
接好线后实图如下
| photoresistor | 下载这个源代码后，上传至树莓派Pico内，直接运行代码查看结果。此时可以遮挡探头的光线来察光线强度数值的变化 |
如果你还没有搭建好树莓派Python编程环境可参考这个帖子→：如何搭建Python编程环境
使用DO开关量信号只需要接DO引脚即可，按引脚标识连接。接错会损坏设备
| 光敏电阻传感器 | 树莓派pico |
| VCC | 3.3 |
| GND | GND |
| DO | GP0 |

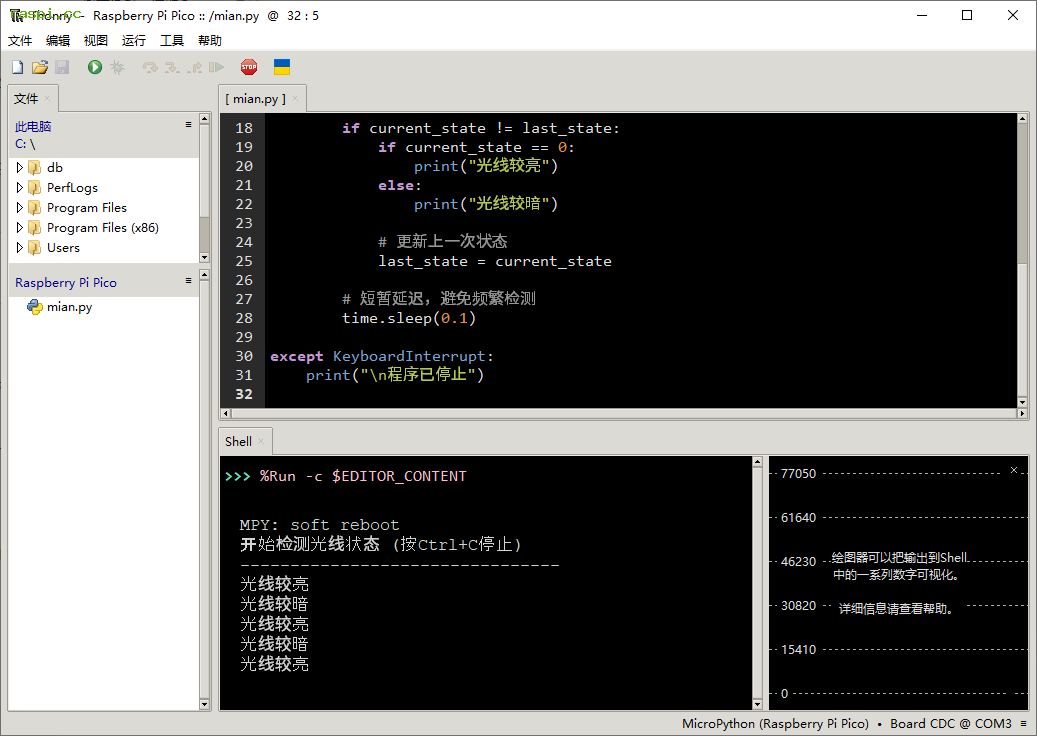

1.下载源代码后，上传至树莓派Pico内，直接运行代码查看结果
注意事项：使用DO开关量信号时，请调节好传感器电位器。有光线情况下传感器DO指示灯亮，无光线情况下DO指示灯灭
