一：产品使用视频

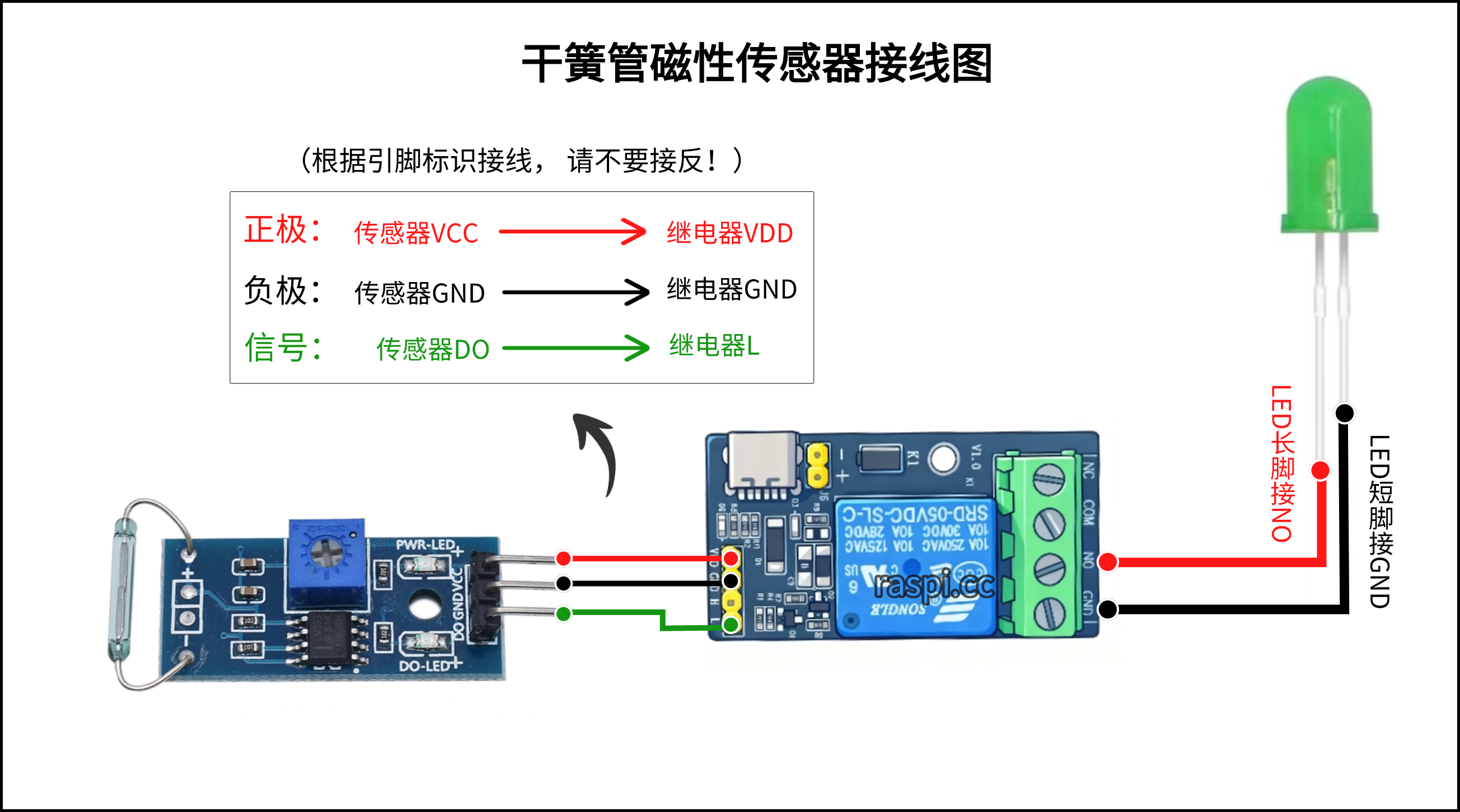

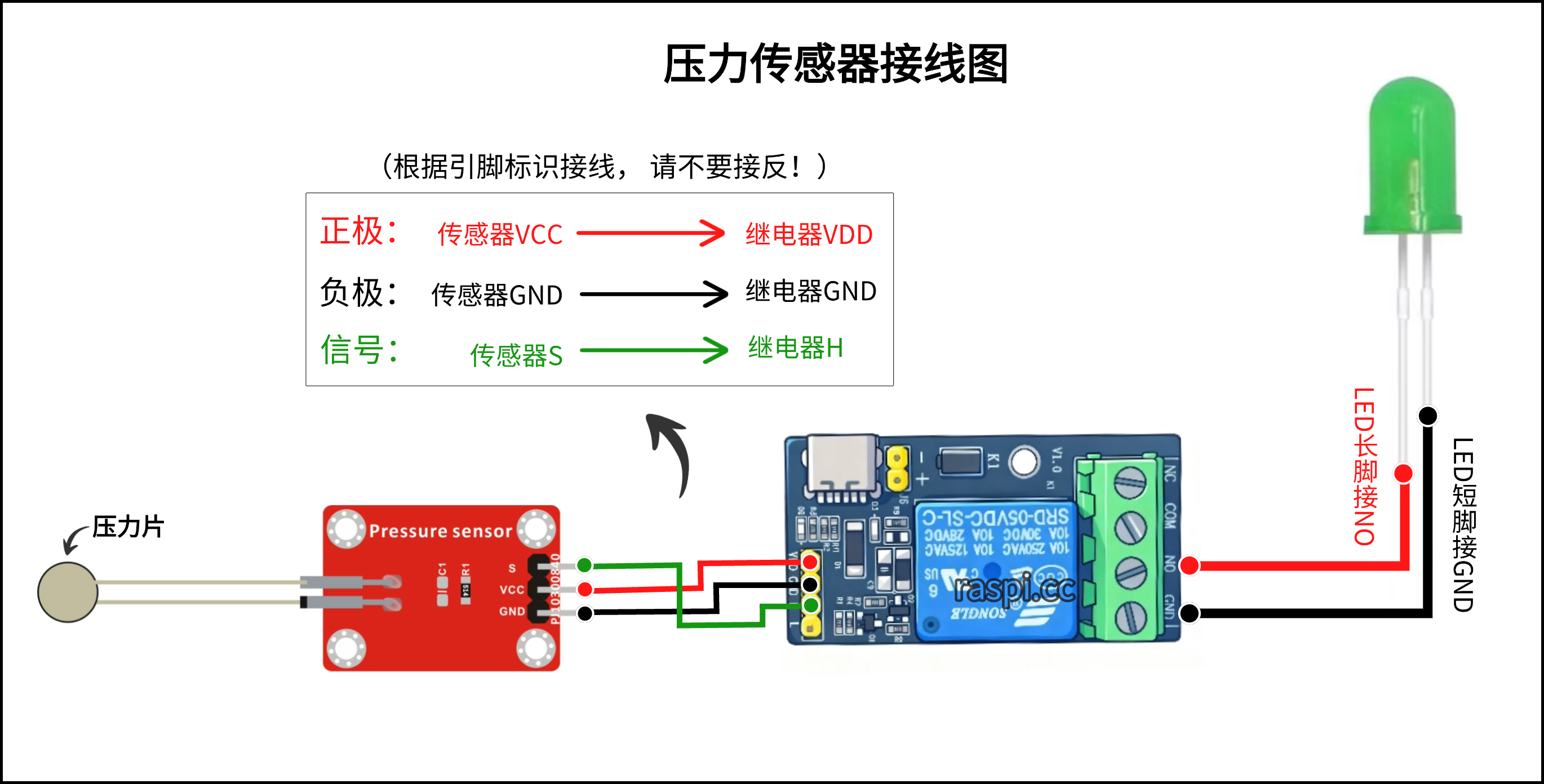

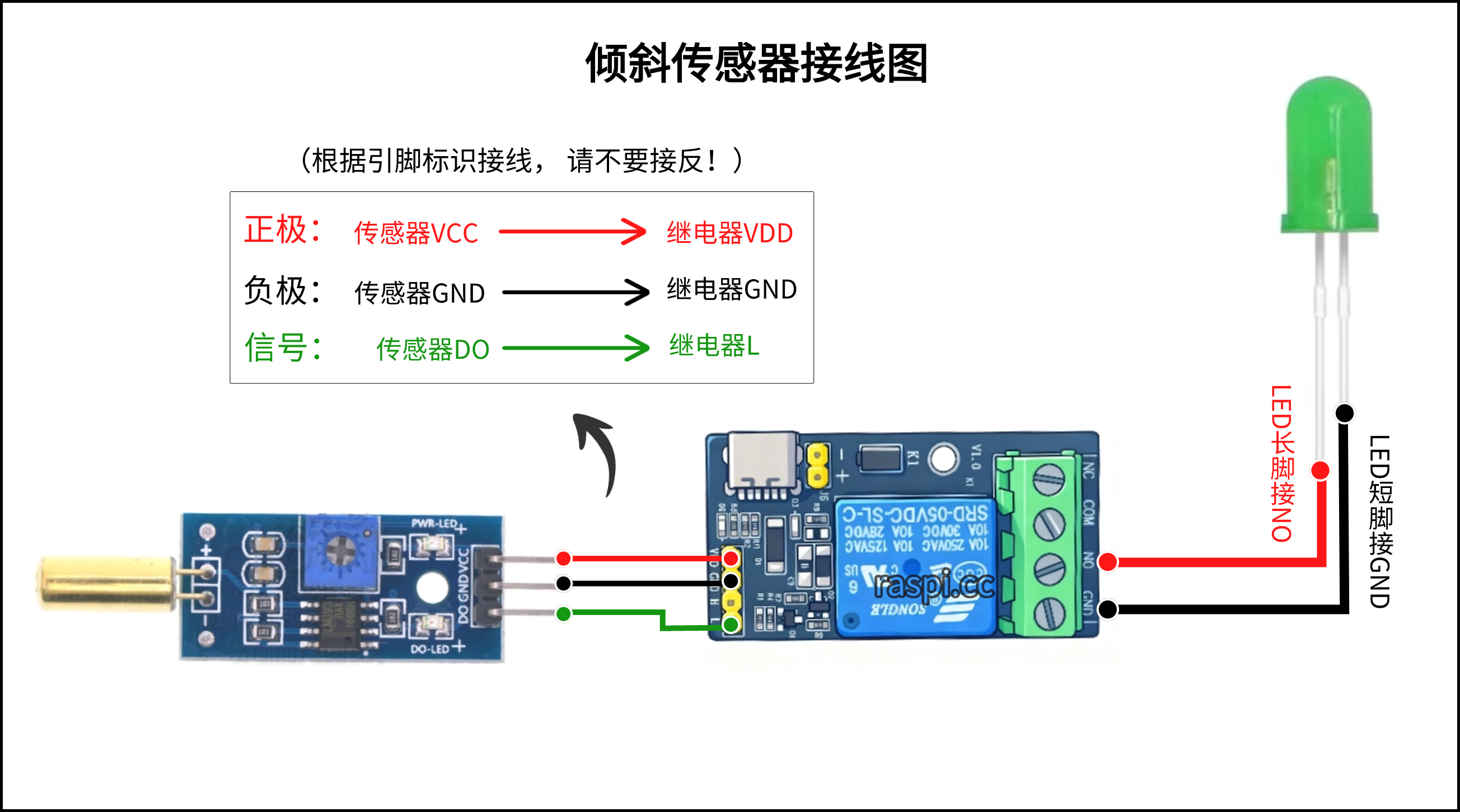

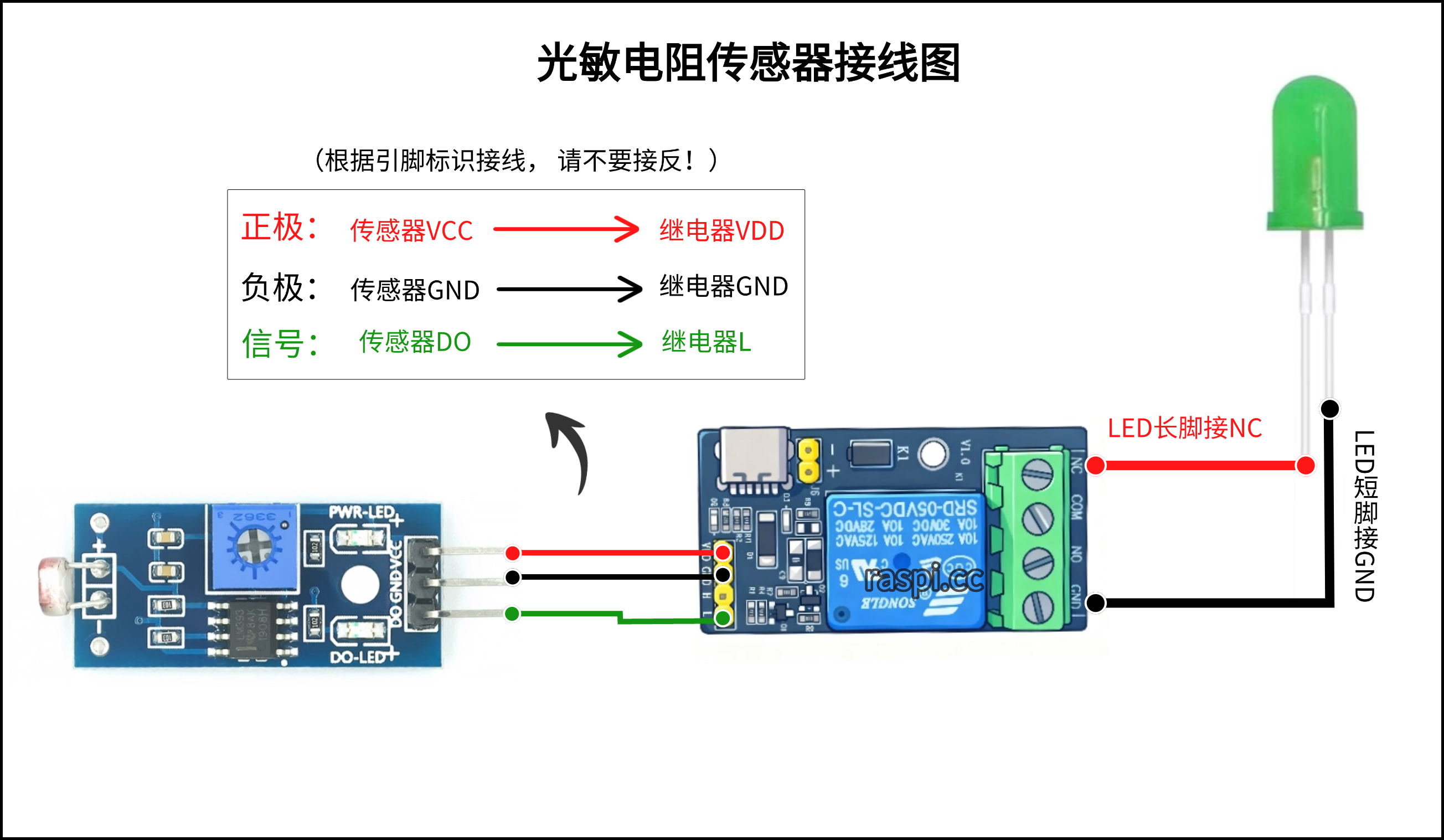

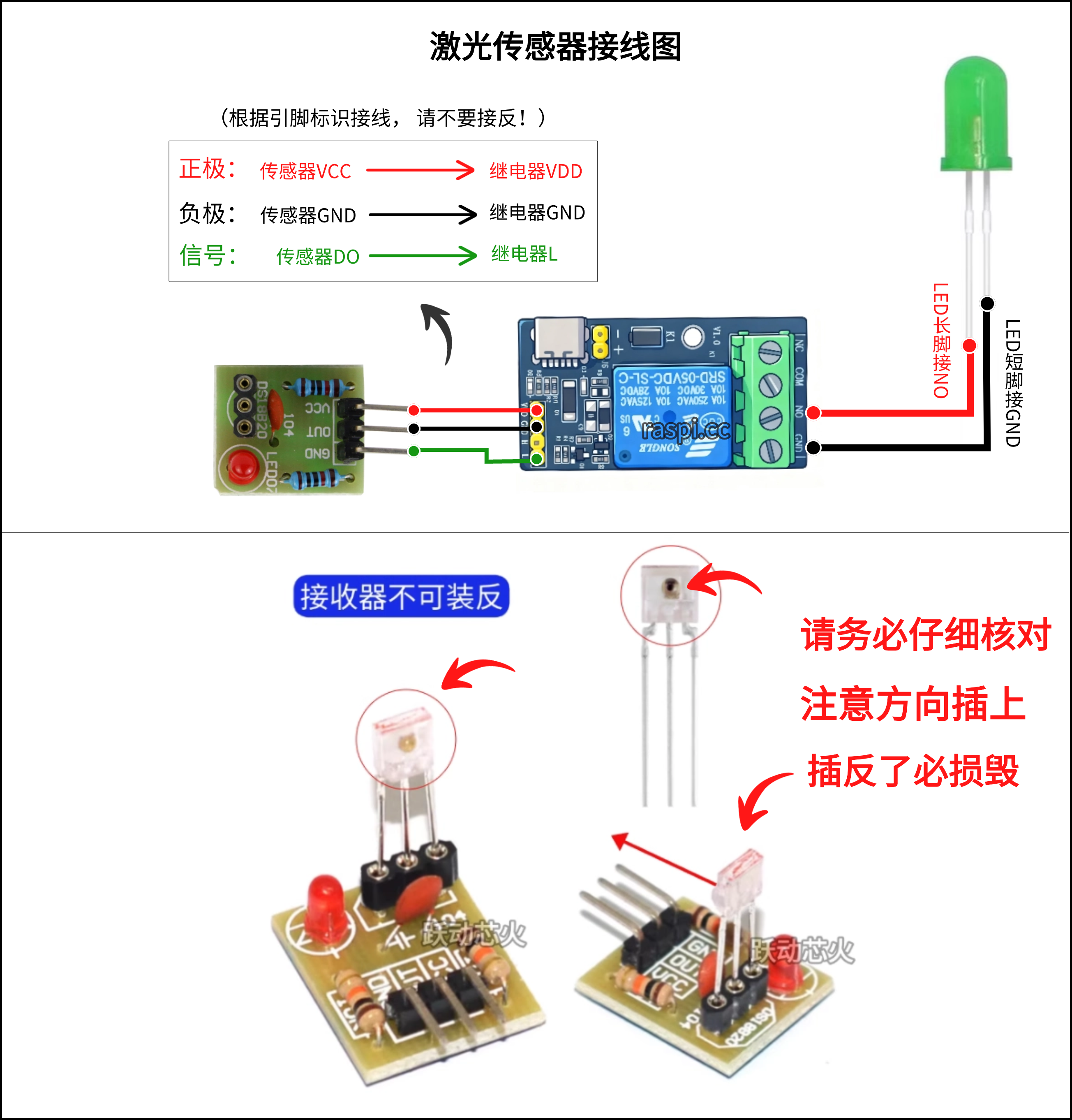

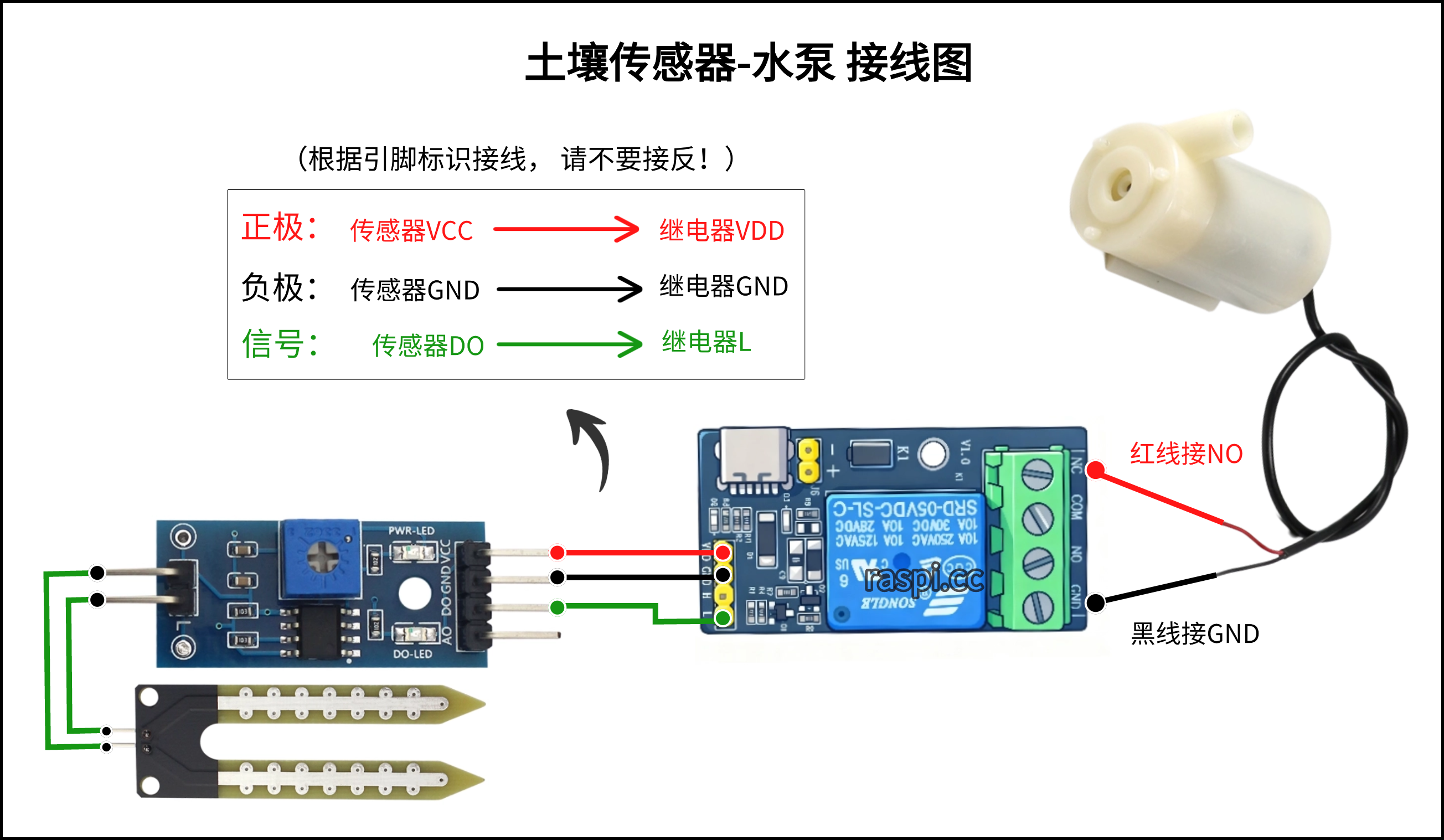

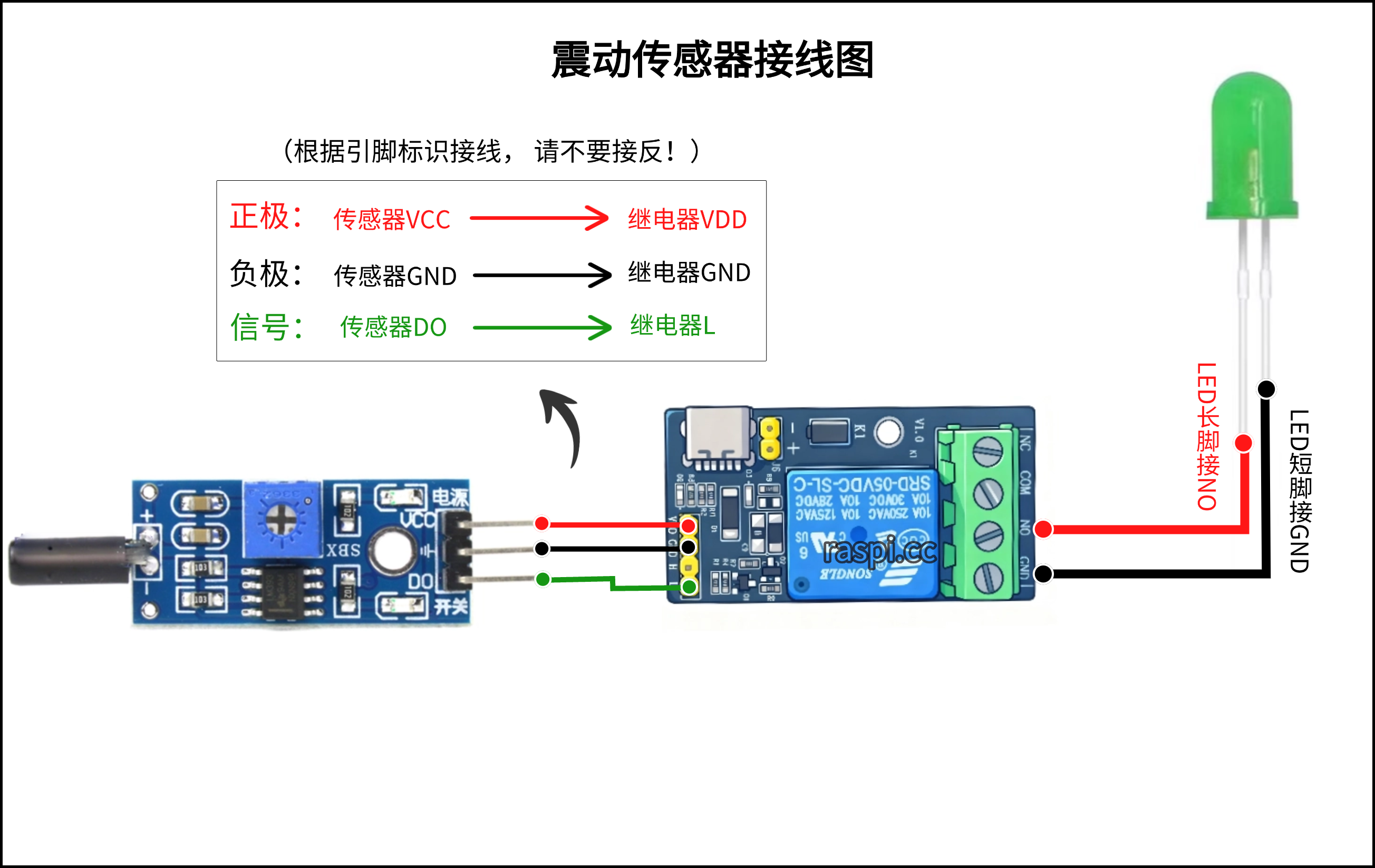

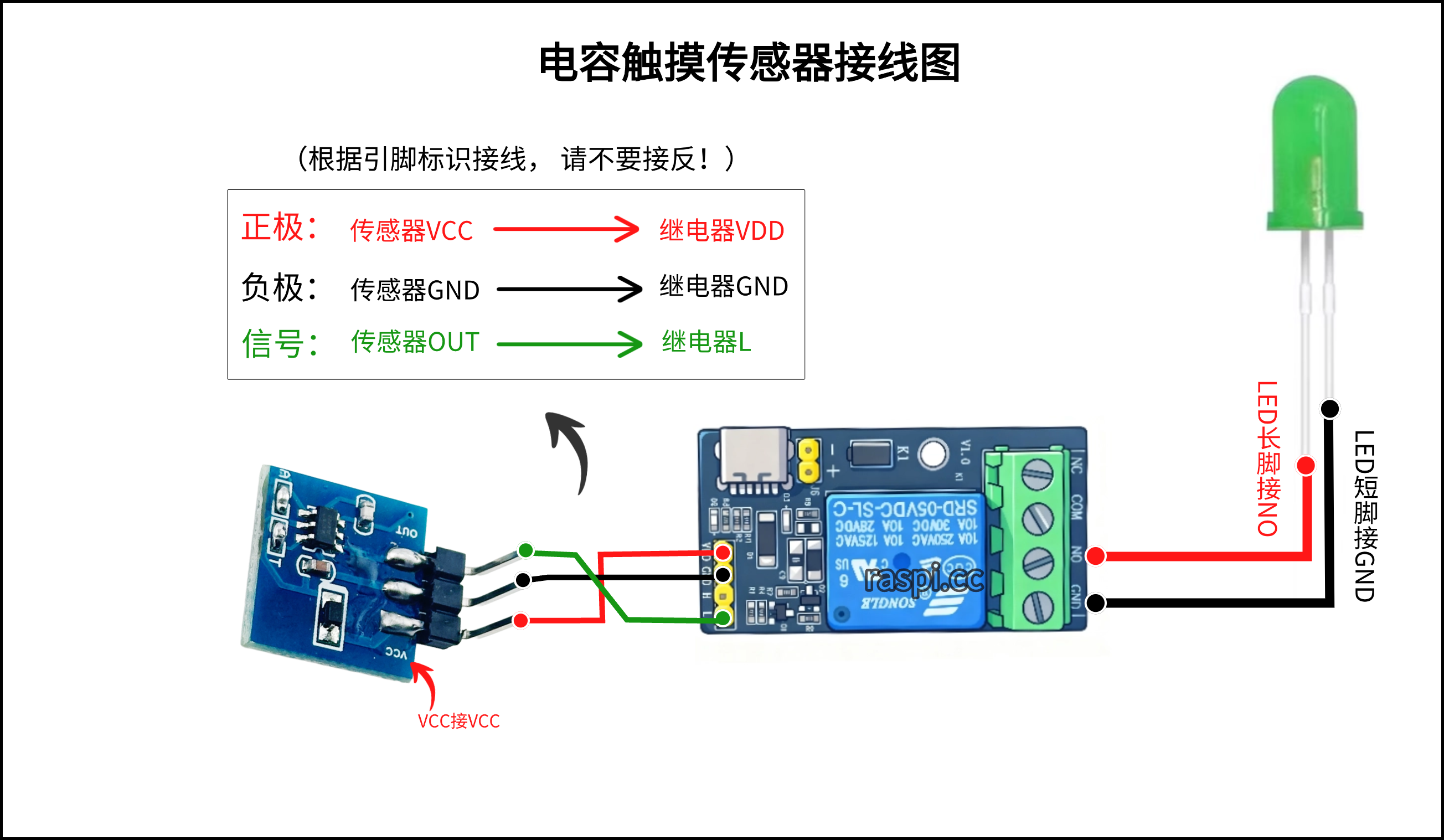

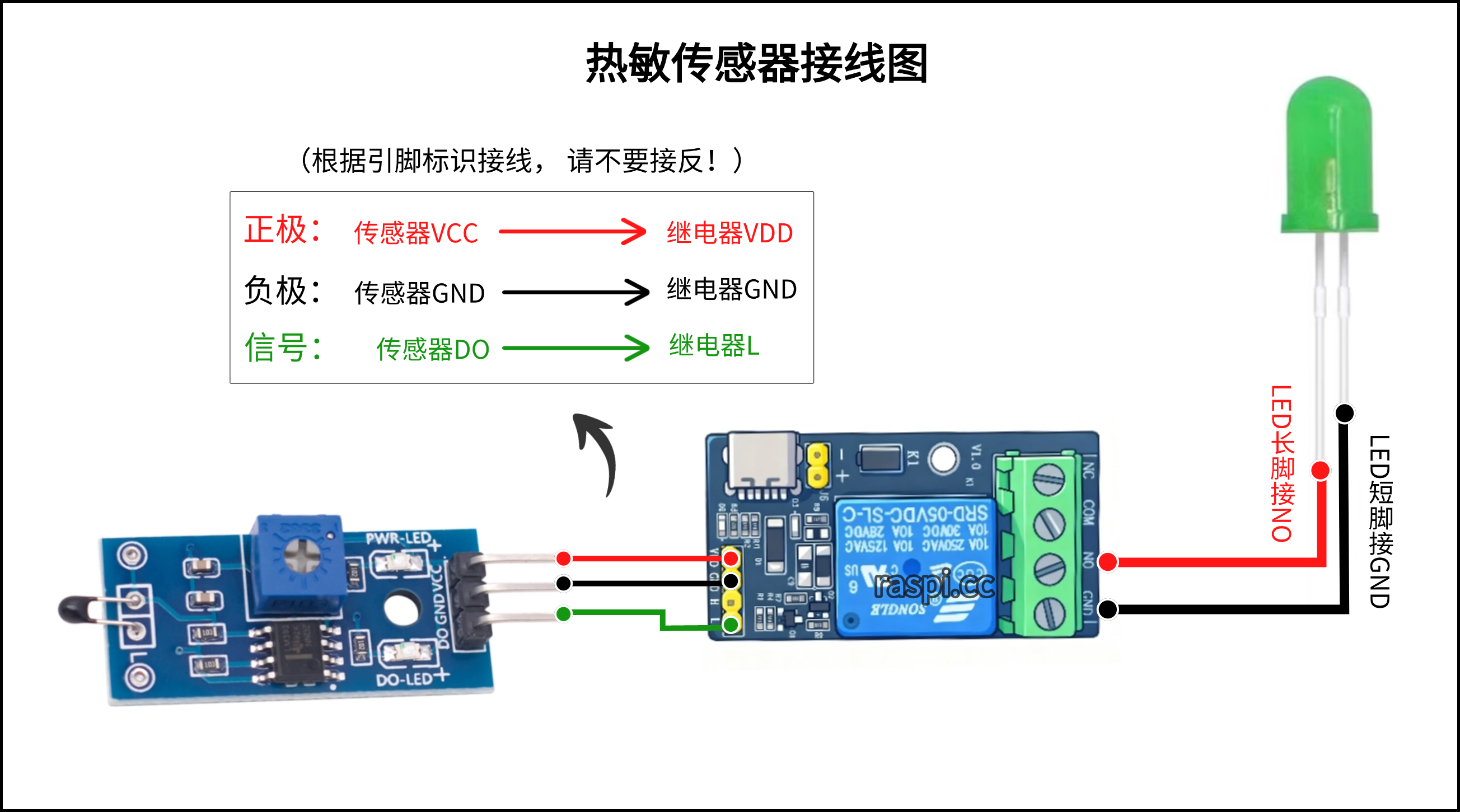

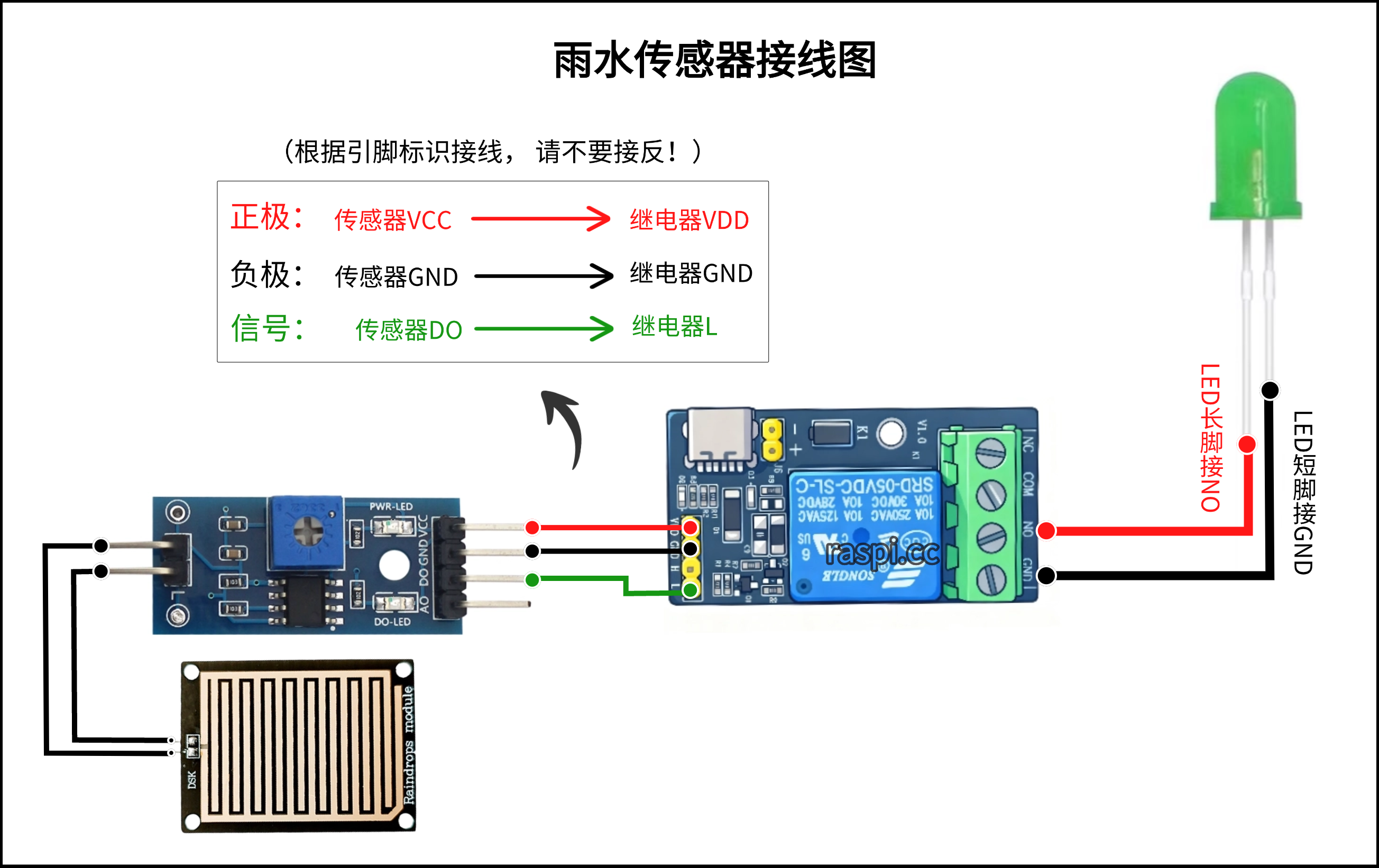

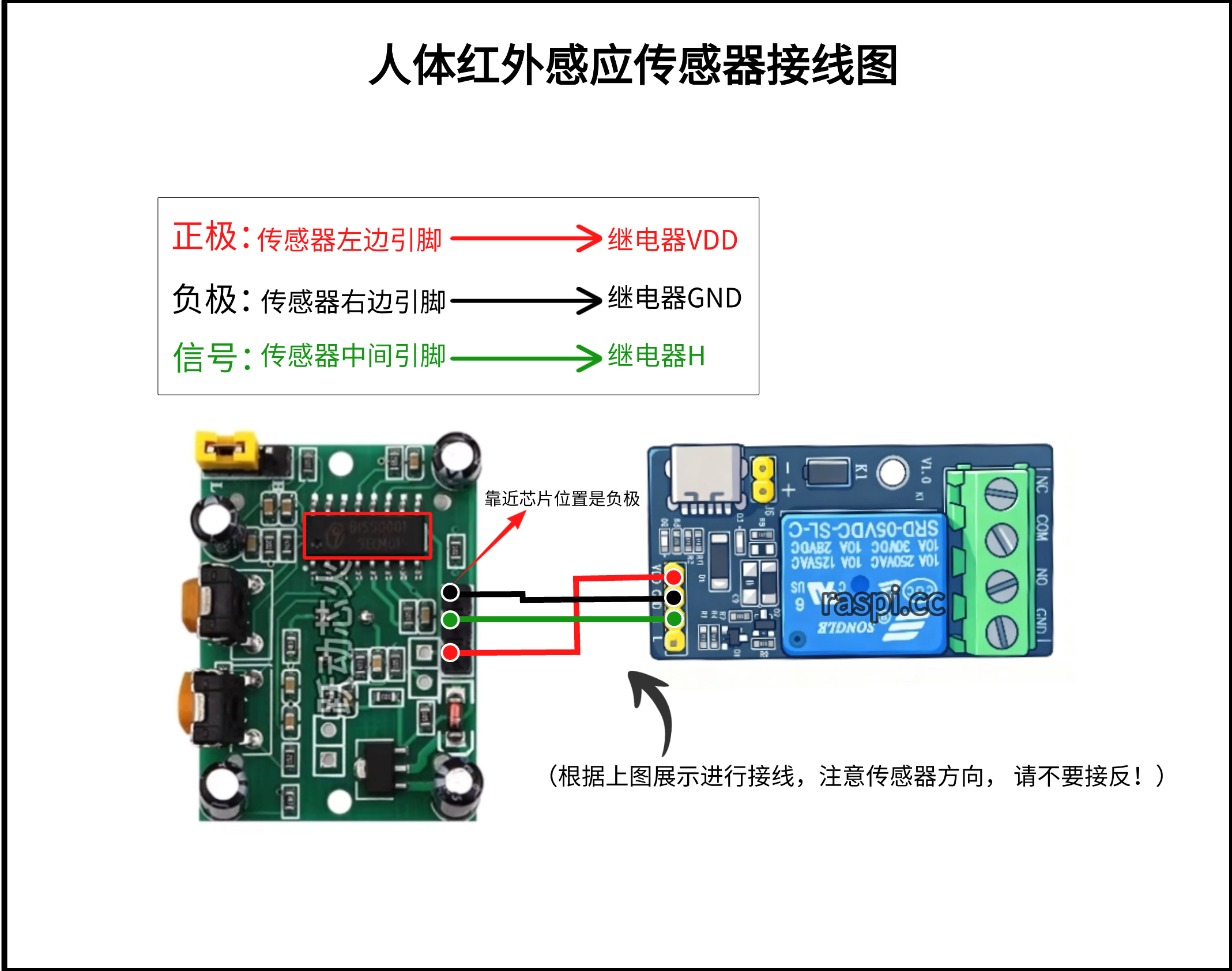

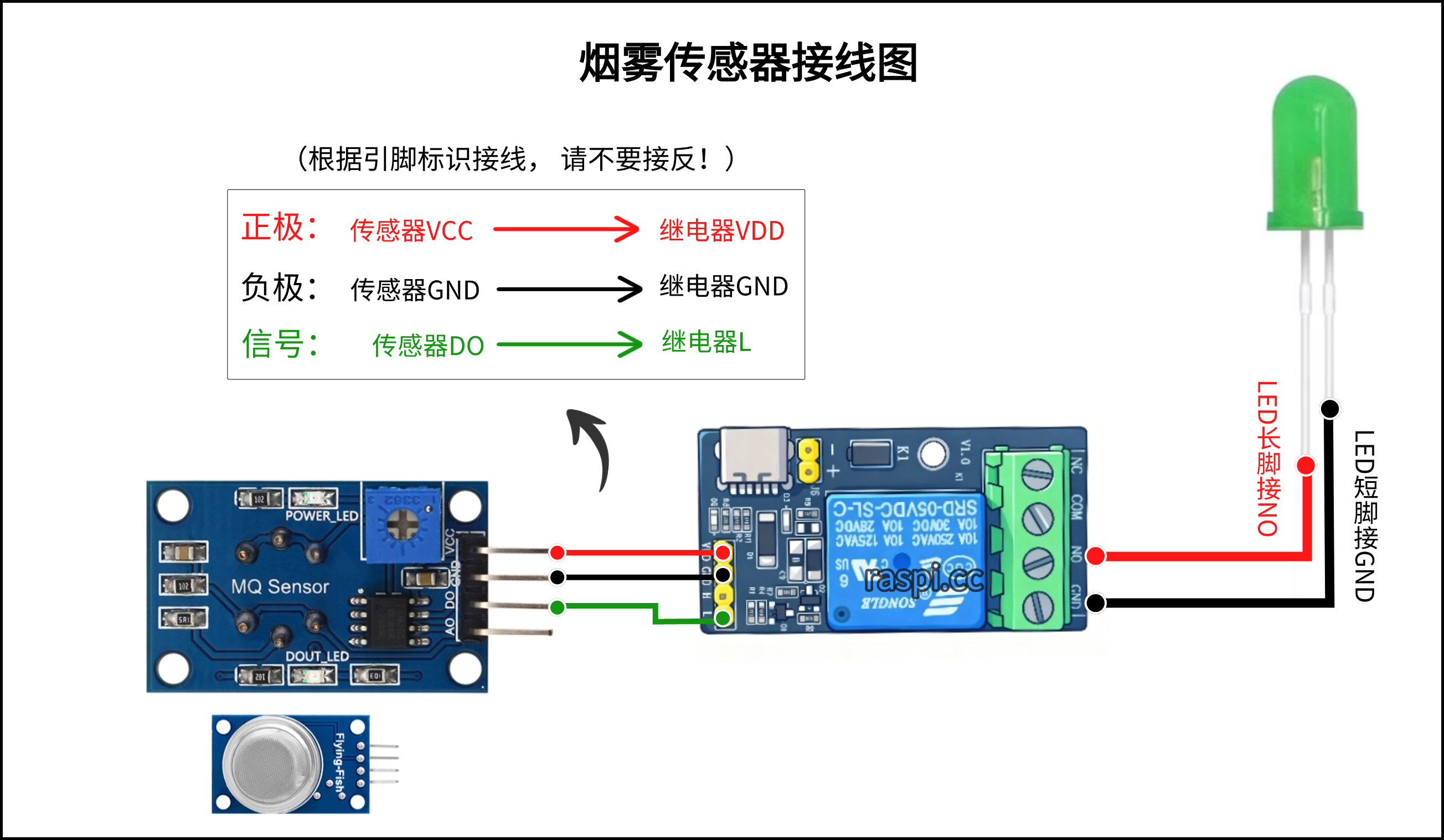

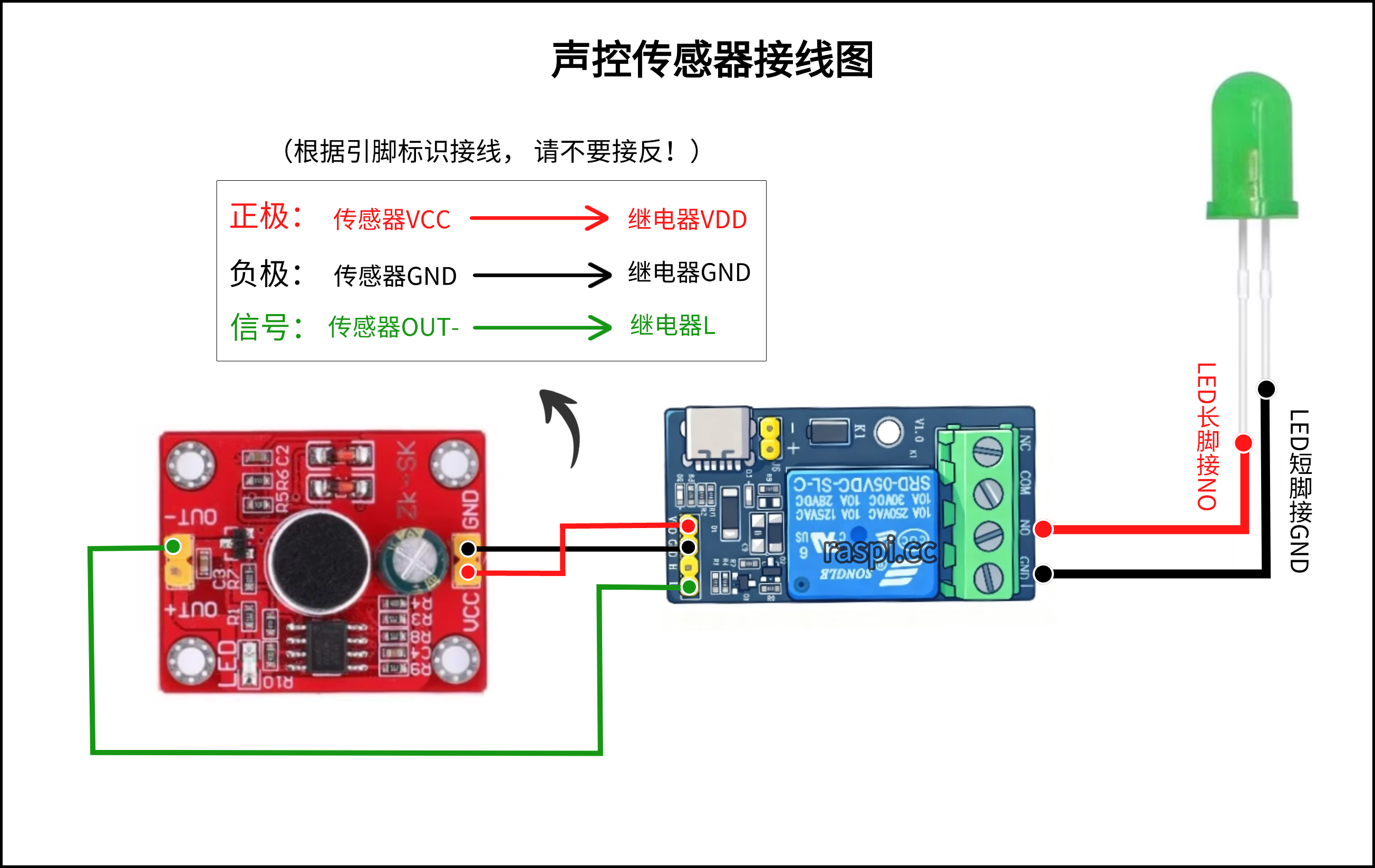

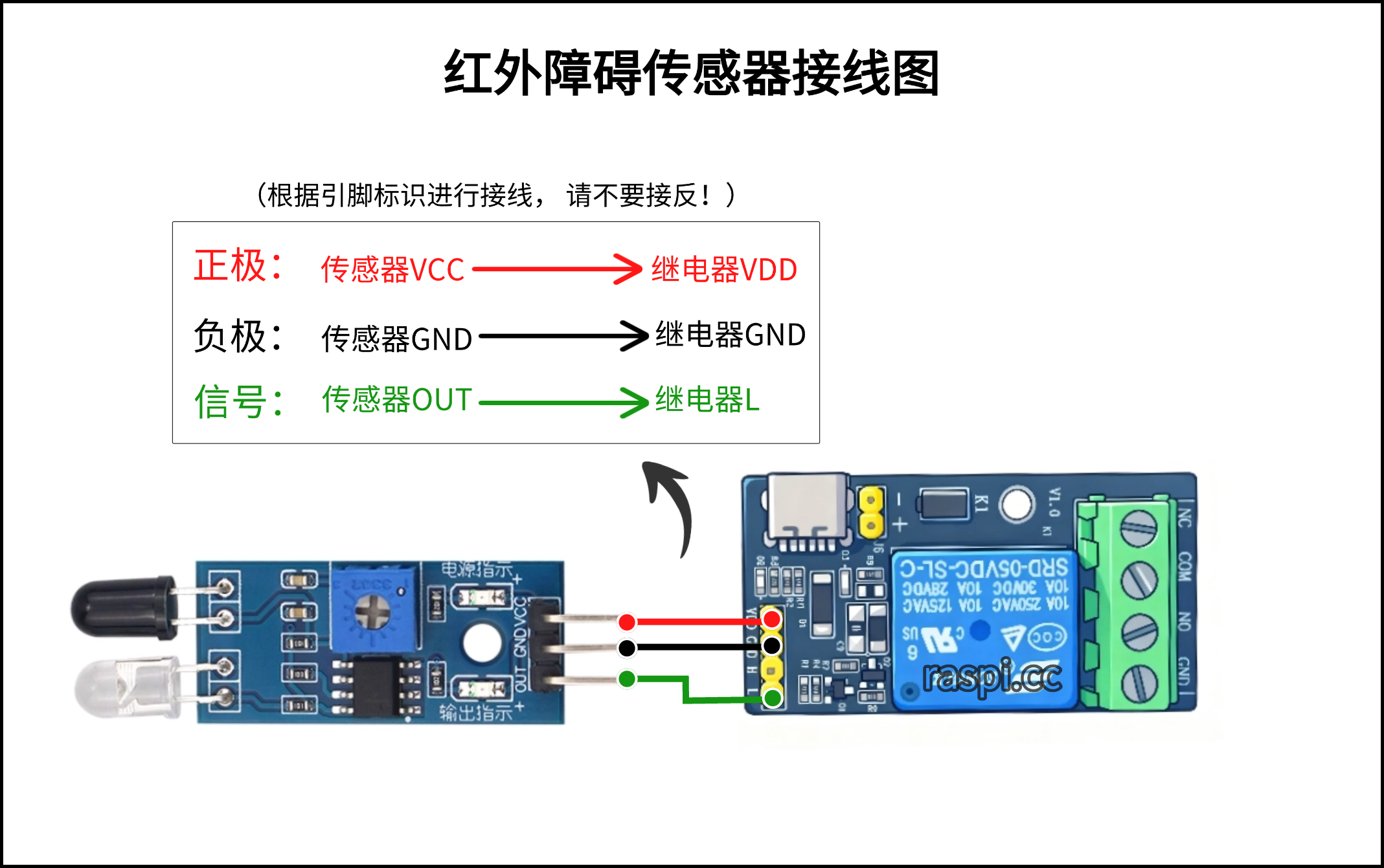

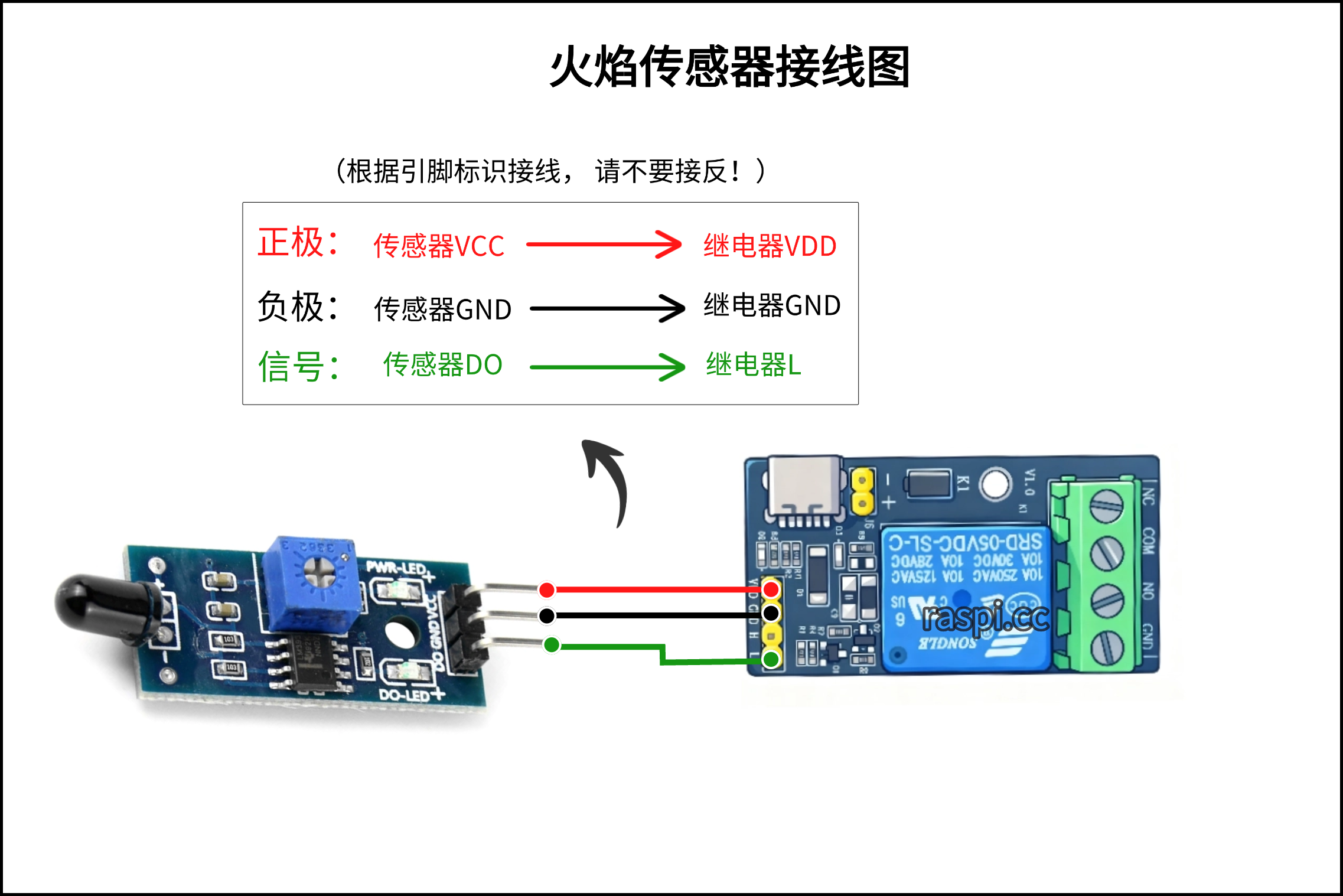

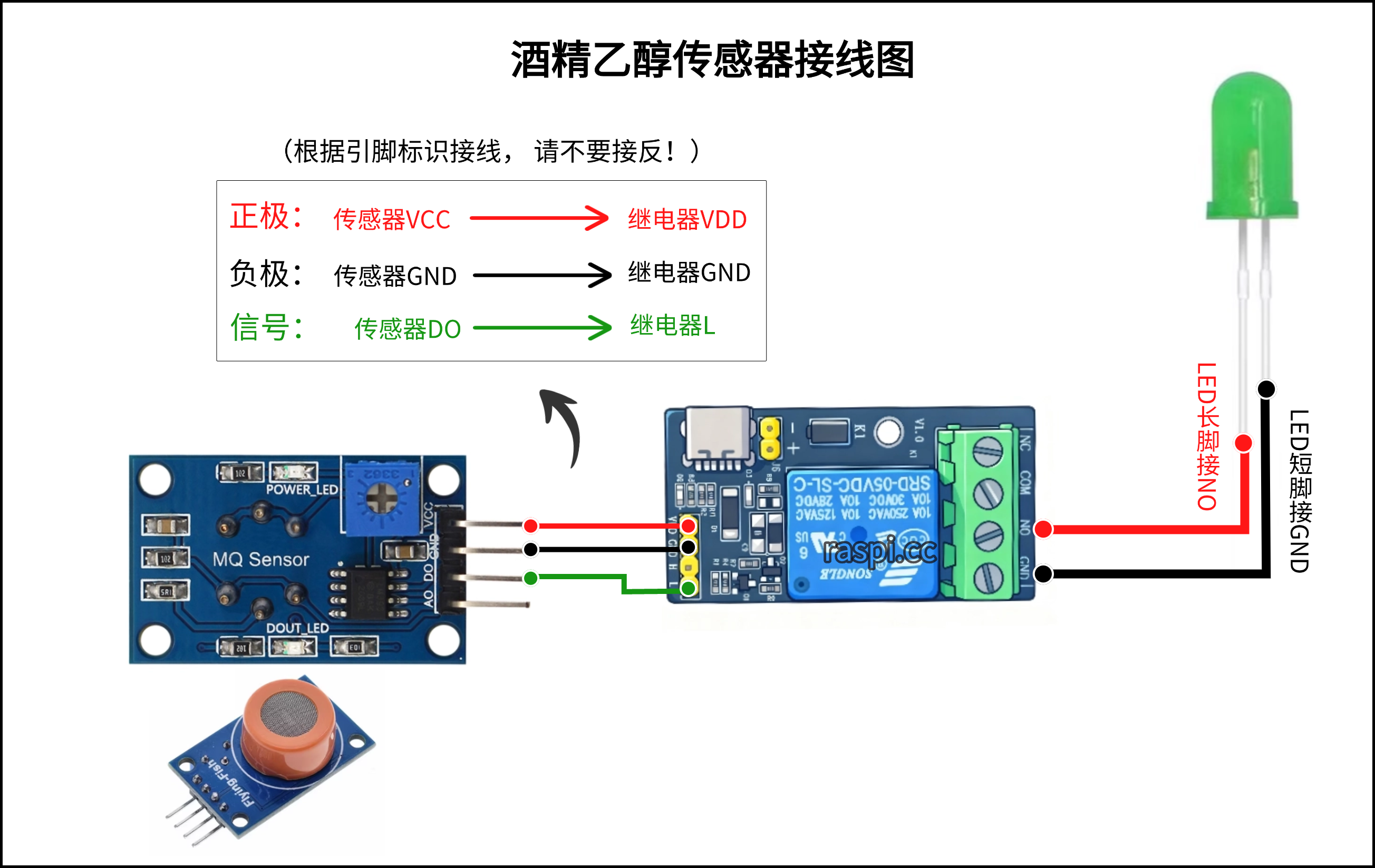

二：传感器接线图

请点击下面传感器名称查看接线图

三：传感器调试

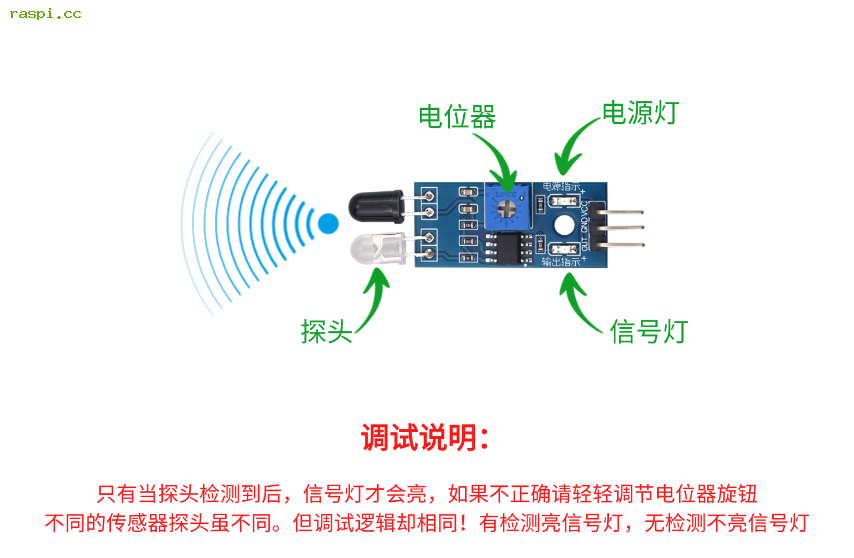

调试演示视频参考如下：

最难调节的人体红外感应传感器视频

四：控制设备接线图

控制端口的接线方法： 需要先松开螺钉， 将线放进去后在锁紧螺钉就可以了， 其中NO常开输出，NC常闭输出，  COM为外部输入，GND板载负极

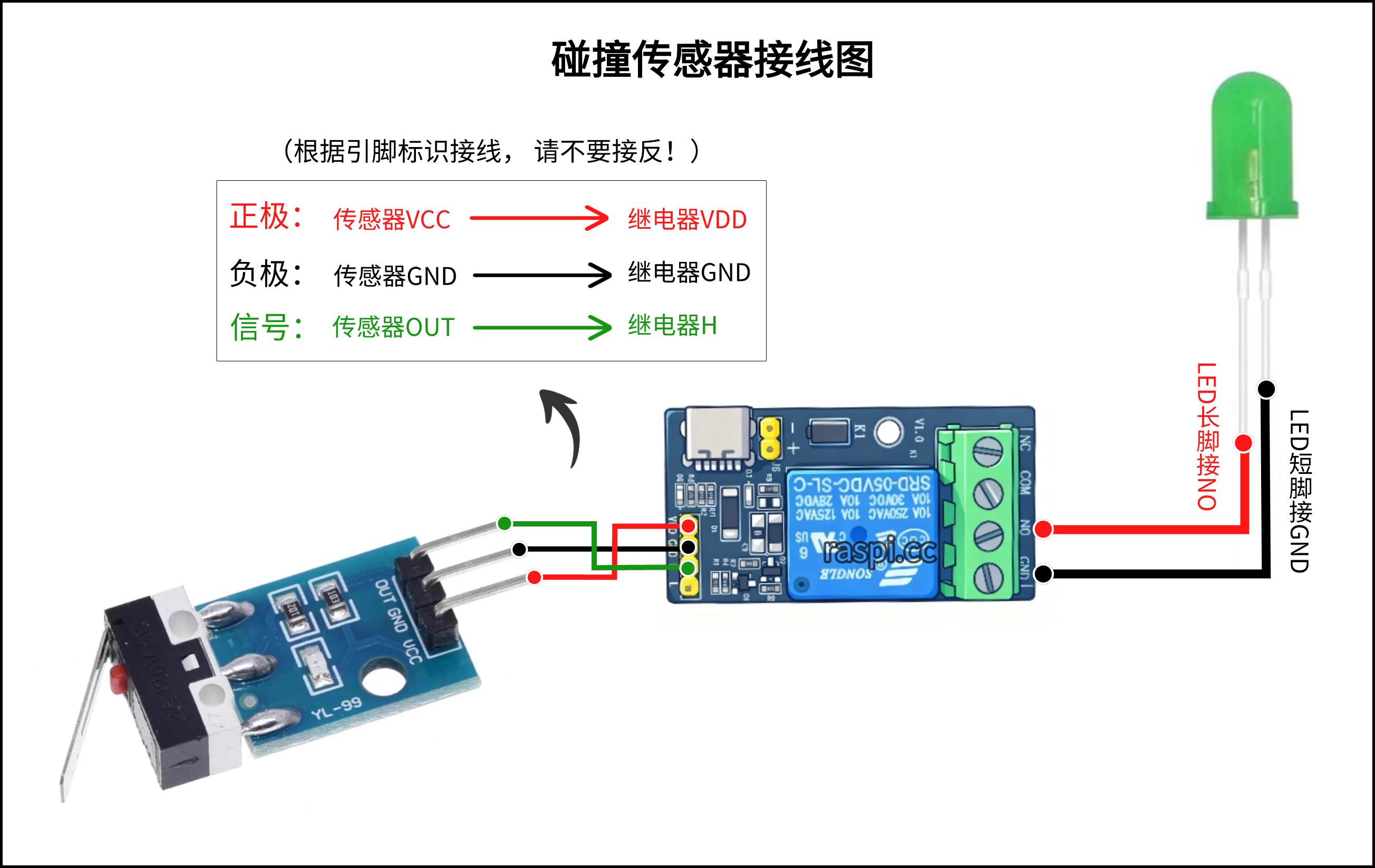

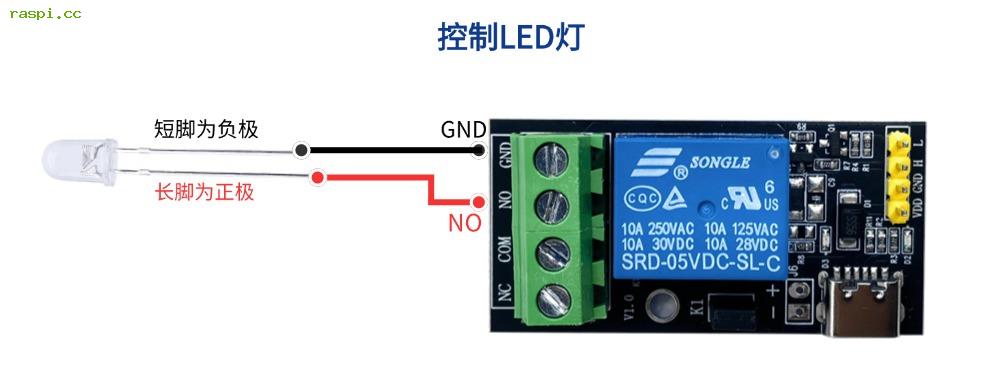

1.控制LED灯接线图：

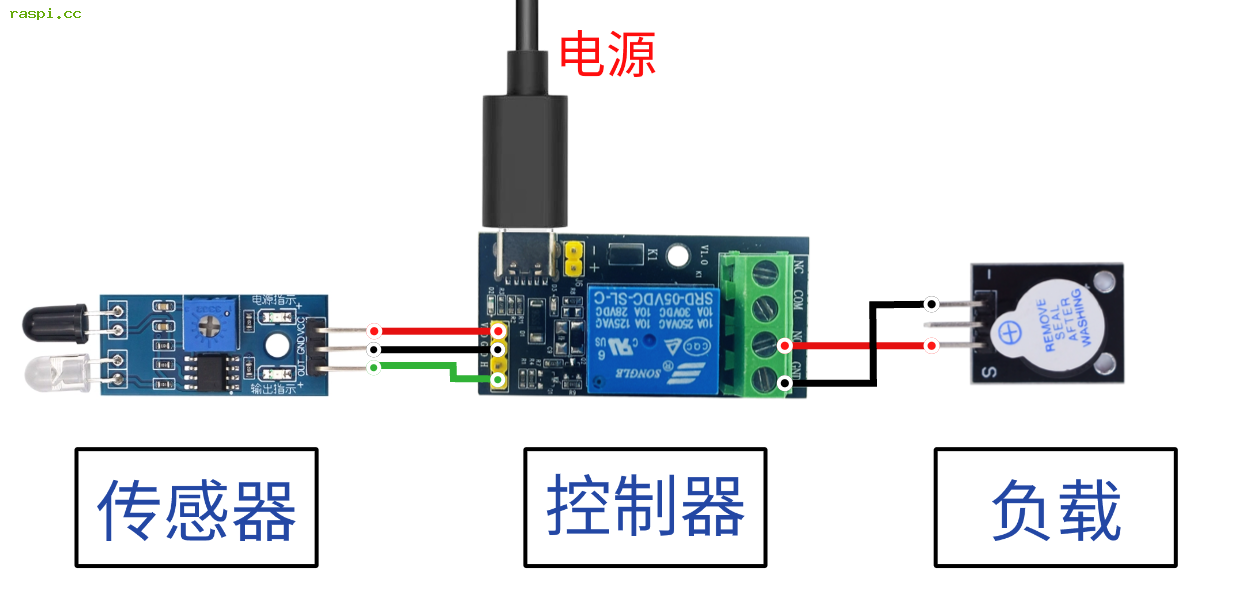

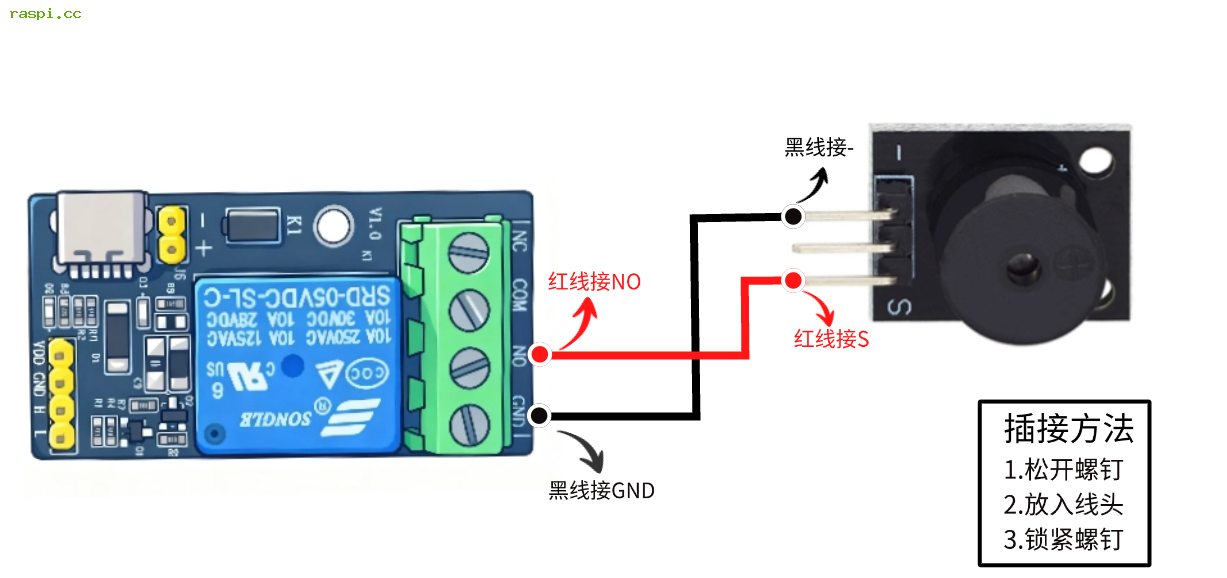

2.控制蜂鸣器接线图：

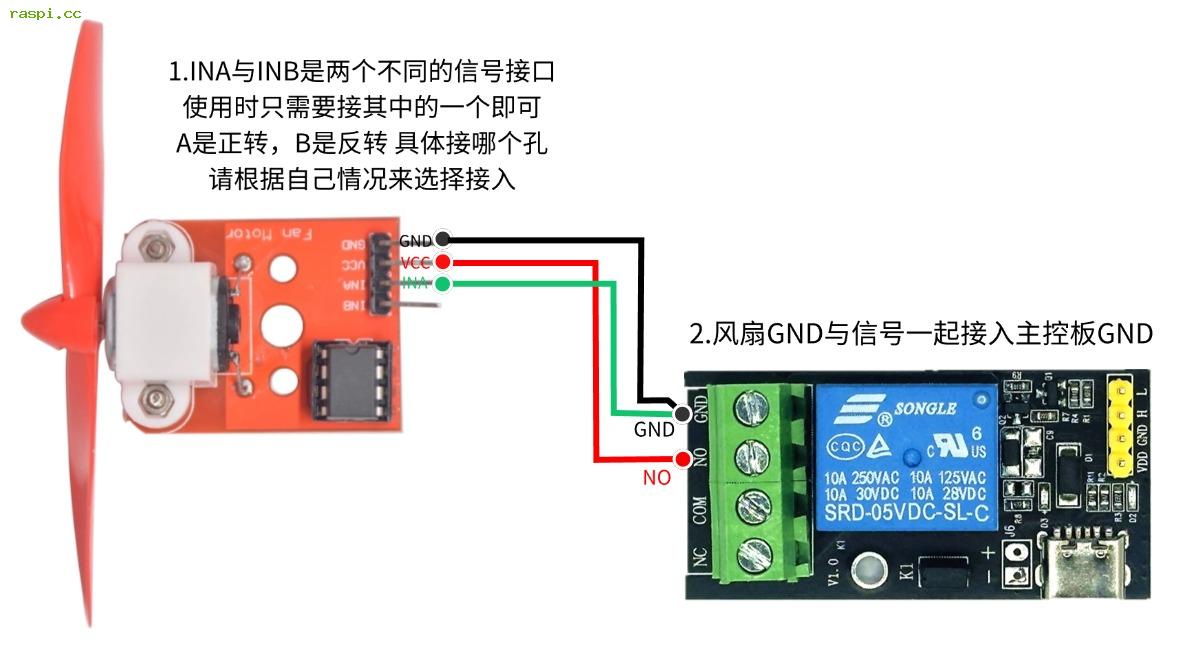

3.控制风扇模块接线图：（注意风扇的INA和INB是正反转区别，只能接其中一个）

4.控制外部大型电压设备接线参考：

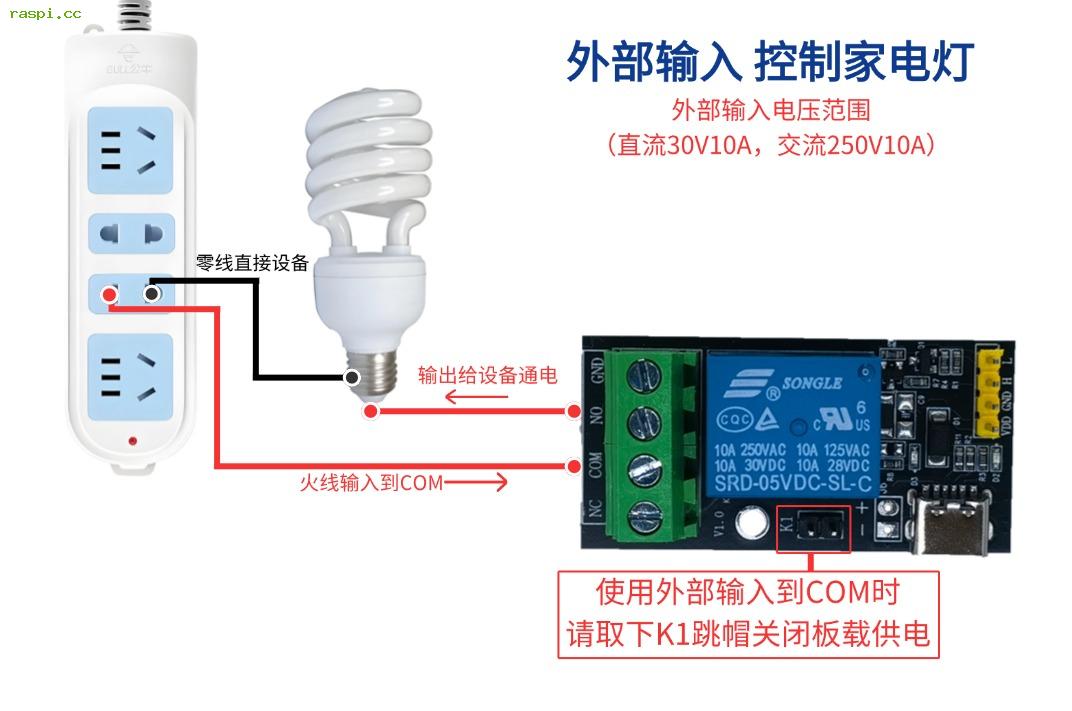

前面的控制设备均为3-5V， 如果当你要控制比较大的电器，需要先取下K1跳帽关闭板载供电。 按下图接法进行外部供电设备即可正常工作（下图用220V电灯举例）

五：工作逻辑介绍

1.当传感器检测功能状态后，其中信号针脚会输出高低电平信号，将信号在传输给控制器。控制器实现打开负载！

2.当主控板接收到来自传感器的高低电平信号。 控制端实现打开与闭合的效果

（当有高低电平信号输入时，主板会导通受控设备的正极连通，设备正常运行。当无高低电平信号输入时，主控板断开设备的正极，设备停止运行。）

3.设备通常会有正极和负极，同时供电即可正常工作。 如果正极被主控板切断则停止工作， 如连通则继续运行。

六：二次开发思路

  1.传感器端：此主控板可以简单快速的让你熟悉传感器和继电器的运行逻辑， 在此基础上我们可以添加单片机开发，让其升级功能更加强大，例如：可将传感器的信号先输入给单片机来获取高低电平信号然后进行程序编写。可通过设定温度 湿度 精度 距离等方式让单片机来输出信号给主控板。 这样就能精准的控制设备开启/闭合的时间等等。

2.主控板：在主控板上分别有： COM公共输入，NC常闭输出，NO常开输出， 可以控制大型电器设备比如电机风扇电灯..等等，我们可以将各种电器设备的正极（火线）接入到com输入端口， 在从常闭或者常开输出端口接回到设备上。

七：电路原理图及相关资料

点开以下各传感器可查看更多电路图及资料

障碍传感器	人体红外传感器	光敏电阻传感器
火焰传感器	雨水液体传感器	热敏电阻传感器
烟雾传感器	土壤湿度传感器	可燃气体传感器
碰撞传感器	倾斜角度传感器	激光接收传感器
震动传感器	酒精乙醇传感器	电容触摸传感器
磁性传感器	一路继电器控制模块	继电器接口介绍

八：疑难问题解答

问题1：请问我该如何接线，如何插拔？选什么颜色的线？接在哪里？

解答：

1.套件默认赠送多组杜邦线并列，需要用到多少根就撕下来多少根。 线的颜色并没有规定，可自行选择。只需要将接口与接线图对应插上即可，请参考步骤二的接线图和演示视频。

问题2：为什么我接好线后通电，就直接亮灯或报警了？

解答：

1.请调试好传感器电位器。可参考步骤三关于调试传感器及调试视频演示，亮灯或者报警说明传感器已检测到了。如果状态不对请调节电位器。电位器旋钮需要轻轻慢慢的旋转，不可大力出奇迹！

问题3：为什么我传感器检测到亮灯，继电器上也亮灯了，唯独控制的设备无法运转？

解答：

1.请检查你的供电问题，特别是在使用电池盒时，市面上大部分的电池虚标严重不足压。 建议直接插手机USB充电器或者充电宝测试，或换南孚电池比较耐用。

问题4：为什么我传感器信号灯亮了，控制器也亮了，LED和和报警器却没有反应呢？或者是LED灯和报警器无法关闭？

解答：

1.请检测你的供电是否足够，控制器TypeC接口需要4.5-5.5V输入，此时因为你的电池欠压不够驱动控制器。可换到USB充电器上测试，或者更换新电池

问题5：当前控制LED灯已经正常，能否即控制LED灯 也控制报警器响呢？

解答：

1.可将LED灯与报警器的线并联在一起同时插入控制端NO和GND即可。

问题6：除了控制风扇电灯led这些5V小型设备，能否控制家电大型电器的开和关？

解答：

当然可以，继电器最大支持控制250V的设备。可控制家里电灯 电风扇，冰箱等等，可参考本教程步骤四.4的设控制大型电器的接线方式。

问题7：除了使用电池盒，还能使用其他电源吗？

解答：

当然可以，此款控制器为TypeC-USB接口。 除了用USB电池盒，也可以用充电器 充电宝进行供电使用。
