RC522 是一款基于 NXP(恩智浦)MFRC522 芯片的 13.56MHz 高频非接触式 RFID 读写模块。该模块集成了调谐天线与射频电路,具有高集成度、低功耗、体积小和成本低等特点,是嵌入式开发与物联网设备中最常用的 RFID 方案之一。适用于生活中的智能门禁与考勤系统:小区门禁、刷卡、酒店门锁、校园卡、图书馆借书卡、水控/食堂扣费终端等等。
射频芯片:MFRC522
工作频率:高频 (HF) 国际通用频段13.56 MHz
工作电压:3.3v (最大3.6V,千问不能接5V供电)
工作电流:13~26mA
空闲电流:10~13 mA
休眠电流:< 80 µA
通信接口:SPI
读卡距离:0 ~ 50 mm
传输速率:最高 424 kbit/s
工作环境:-20℃ ~ +80℃
VCC——电源正极,只能接 3.3
VRST——输入复位引脚(Reset / Power-Down 控制)
GND——电源地
IRQ——中断请求引脚(Interrupt Request),基础应用通常悬空不接
MISO——输出SPI 接口:主设备输入 / 从设备输出
MOS——I输入SPI 接口:主设备输出 / 从设备输入
SCK——输入SPI 接口:时钟信号线(Serial Clock)
SDA / NSS——输入SPI 接口:片选信号线(Chip Select / Slave Select,低电平有效)
RC522 遵循 ISO/IEC 14443 A 标准协议,主要支持以下类型的卡片与标签:
MIFARE Classic 系列:Mifare1 S50(最常见的 IC 白卡/蓝色钥匙扣)、Mifare1 S70
MIFARE 其他系列:Mifare Ultralight、Mifare Pro、Mifare DESFire
相容卡片:符合 ISO/IEC 14443 A 规范的 NFC 标签或部分手机 NFC 模拟卡
| 本次以树莓派Pico主板为例,按下图接好连接线,务必注意不可接反,默认接3.3V供电,千万不能接5v供电,否则会烧毁设备 |

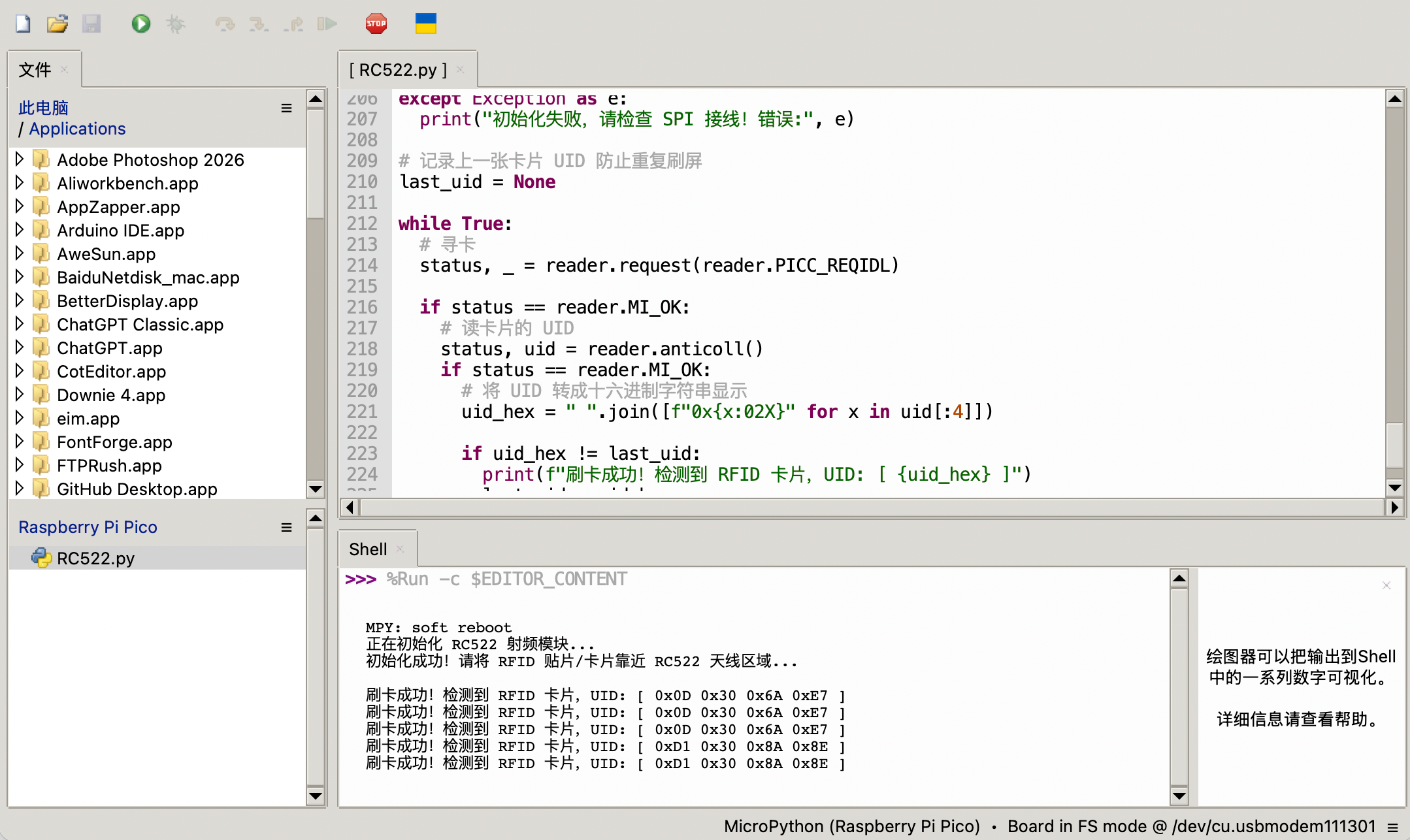

| RC522 下载RC552这个源代码直接上传到树莓派Pico文件内,运行程序后将感应卡或者钥匙卡靠近感应区查看反馈状态(如下图) |

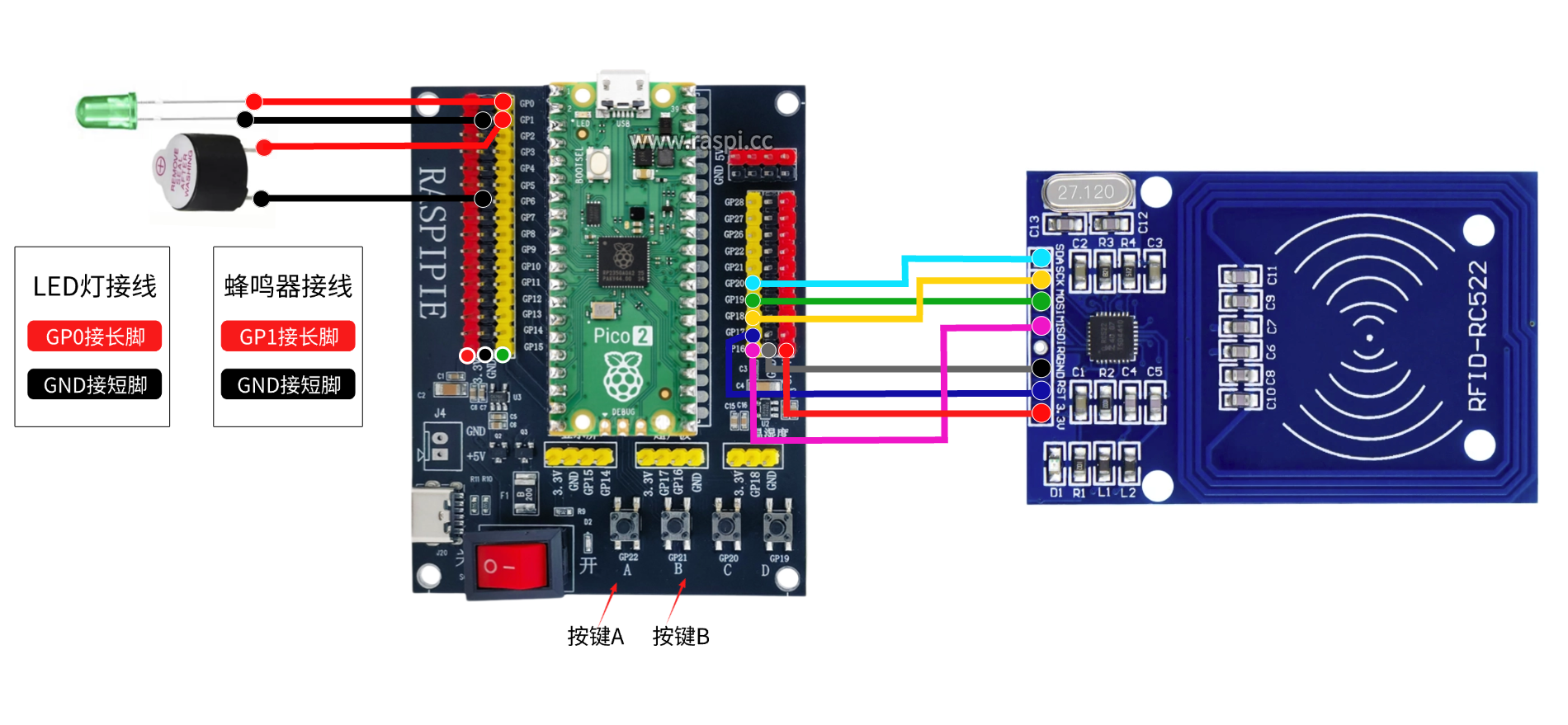

1.在前面基础上FC552模块接线依然不变,额外加入led灯和蜂鸣器。
2.功能说明:按下A键可录入单张或多张卡片,录入完成后按B按键可保存。
3.刷卡正确:当录入系统的感应卡,靠近感应区时LED绿灯会常亮5秒
4.刷卡错误:如果没有录入系统的感应卡靠近则蜂鸣器会报警5秒
| main 下载main这个源代码直接上传到树莓派Pico文件内,运行程序后按A按键先录入卡片信息, 按B保存信息。 后续即可正常使用(如下图) |

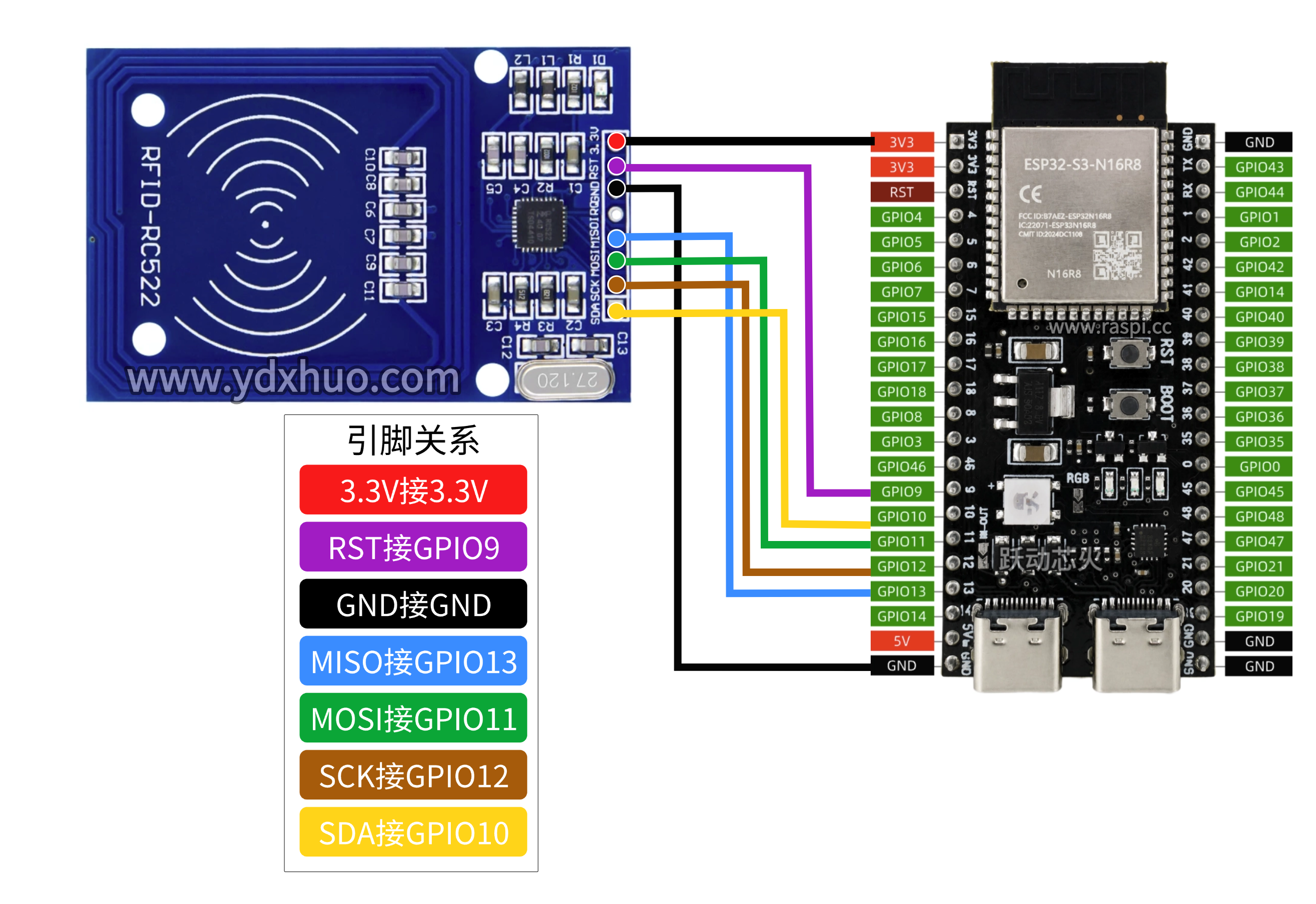

本次以ESP32-S3主板为例按下图接好连接线,务必注意不可接反,否则会烧毁设备

MFRC522

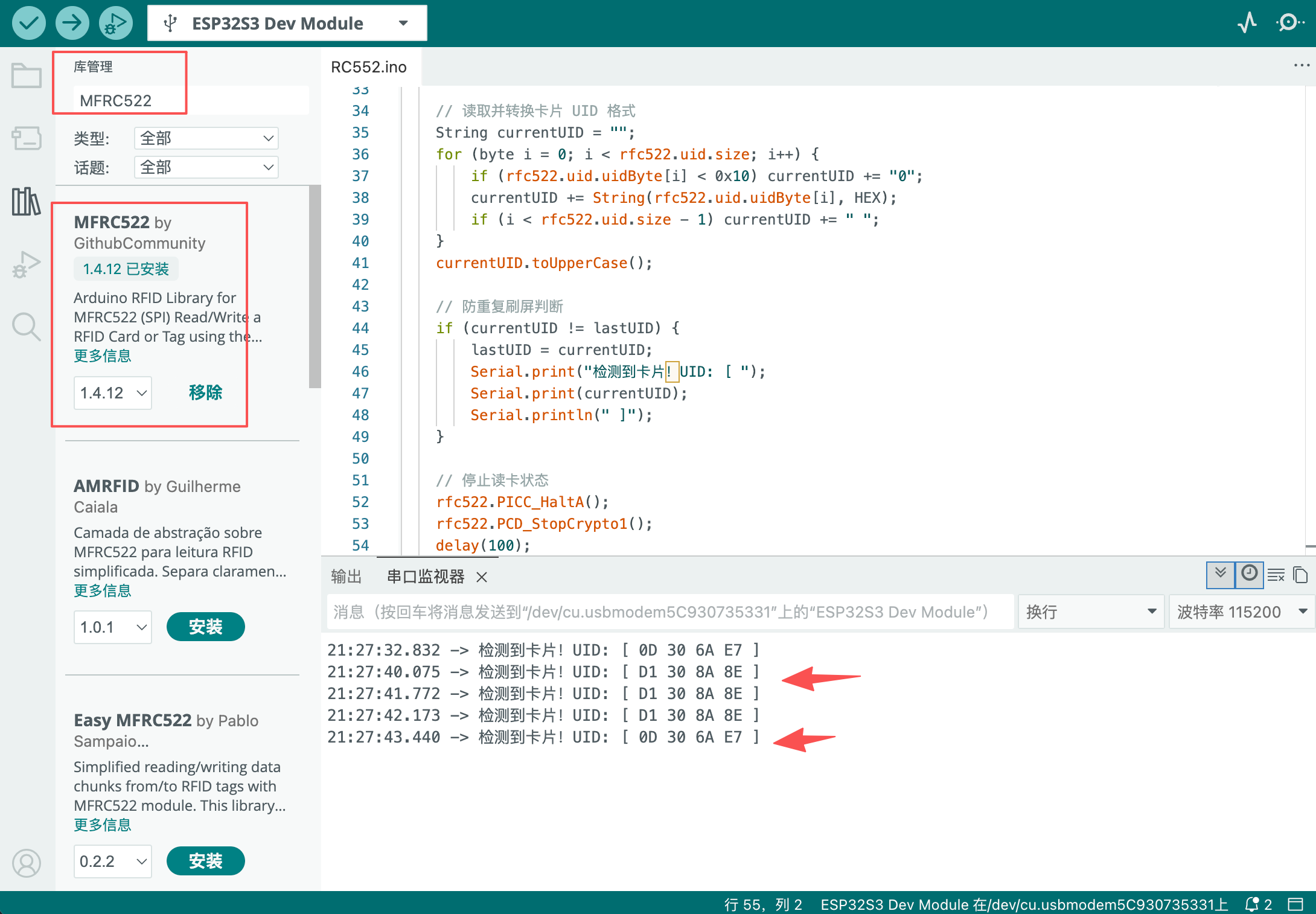

| RC552 下载RC552这个源代码直接用Arduino IDE编译上传程序打开串口监视查看,用感应卡靠近区域会显示卡片ID(如下图) |

这段代码的核心运行逻辑可以分为以下 5 个步骤:
1.初始化阶段 (setup)
启动串口通信(115200 波特率)。指定 GPIO 11~13 配置并启动 SPI 总线,调用 PCD_Init() 激活 RC522 读卡器芯片。
2.卡片检测与寻卡 (loop)
循环调用 PICC_IsNewCardPresent() 和 PICC_ReadCardSerial() 检测感应区是否有卡片。
若无卡或读卡失败,重置 lastUID 记录并直接退出本轮循环,避免无效运行。
3.UID 数据格式化
遍历存储卡号信息的字节数组(rfc522.uid.uidByte)。
将每个字节转为 2 位的十六进制大写字符(如 0xA4),并在字节间拼接空格,组合成直观的字符串。
4.防重复刷屏机制
比对当前读到的 currentUID 与上一轮记录的 lastUID。
仅在首次检测到新卡时打印 UID,避免卡片一直放在传感器上时在串口监视器中疯狂刷屏;当卡片移开后,lastUID 会被自动清空。
5.通信休眠复位
调用 PICC_HaltA() 命令卡片进入休眠,并调用 PCD_StopCrypto1() 停止加密通信,为下一次寻卡做准备。
