ULN2003减速步进电机28BYJ-48五线四相Python/C++编程树莓派与ESP32例程

一：UNL2003驱动板介绍

ULN2003 步进电机驱动板常用于驱动 5V/12V 单极性五线四相步进电机（如 28BYJ-48），其核心芯片为高耐压、大电流的达林顿晶体管阵列。

1.技术参数

驱动芯片：ULN2003AN（内置 7 组达林顿管及续流保护二极管）

逻辑电平：3.3V ~ 5V

供电电压：DC 5V ~ 12V

输出电流：最大 500mA（持续工作建议不超过 200~300mA）

IO输入端 ：(IN1 ~ IN4)：连接单片机 GPIO 引脚。输入高电平 (HIGH) 时，对应通道输出导通接地（灌电流导通），对应线圈通电，LED 点亮；输入低电平 (LOW) 时，通道截止。

电机插座：(XH-5P)：防呆插座，对应 28BYJ-48 五线接口（红线为公共端 VCC，其余四线分别对应 A/B/C/D 相线圈）

电源接口：+接驱动电源正极（5V~12V），-接系统电源地（GND必须与单片机共地）

跳线帽： (5-12V 开关)：板载跳线帽用于控制是否给电机总线接入电源，拔下即可切断电机动力电

2.工作逻辑

ULN2003 为低电平有效输出（集电极开路灌电流结构）：

单片机引脚输出 1 (高电平)→ULN2003 内部达林顿管导通→电机对应相线圈下拉接地形成回路→线圈通电

单片机引脚输出 0 (低电平)  →达林顿管截止→线圈断电

芯片内部集成了续流二极管 (Flyback Diode)，用于吸收电机线圈断电时产生的反向感应电动势，保护单片机与驱动芯片。

二：树莓派例程

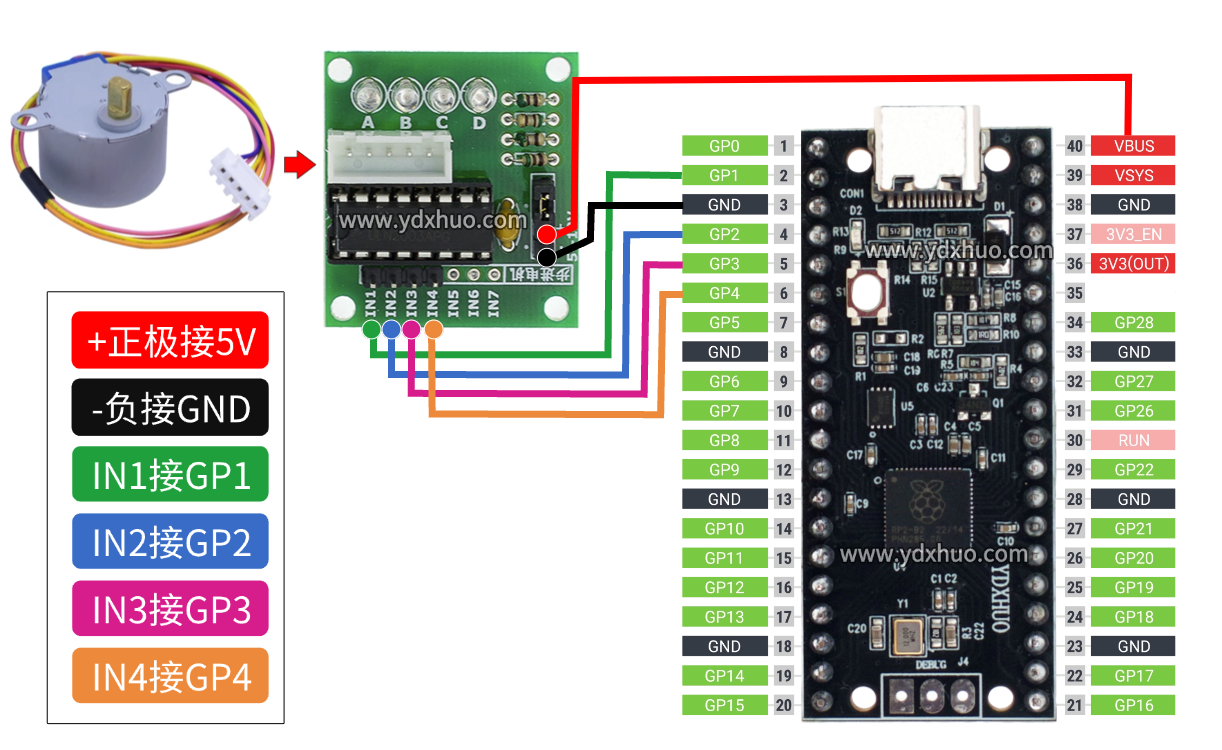

1.树莓派Pico接线图

驱动板+ → 树莓派VBUS

驱动板-  → 树莓派GND

驱动板IN1 → 树莓派GP1

驱动板IN2 → 树莓派GP2

驱动板IN3 → 树莓派GP3

驱动板IN4 → 树莓派GP4

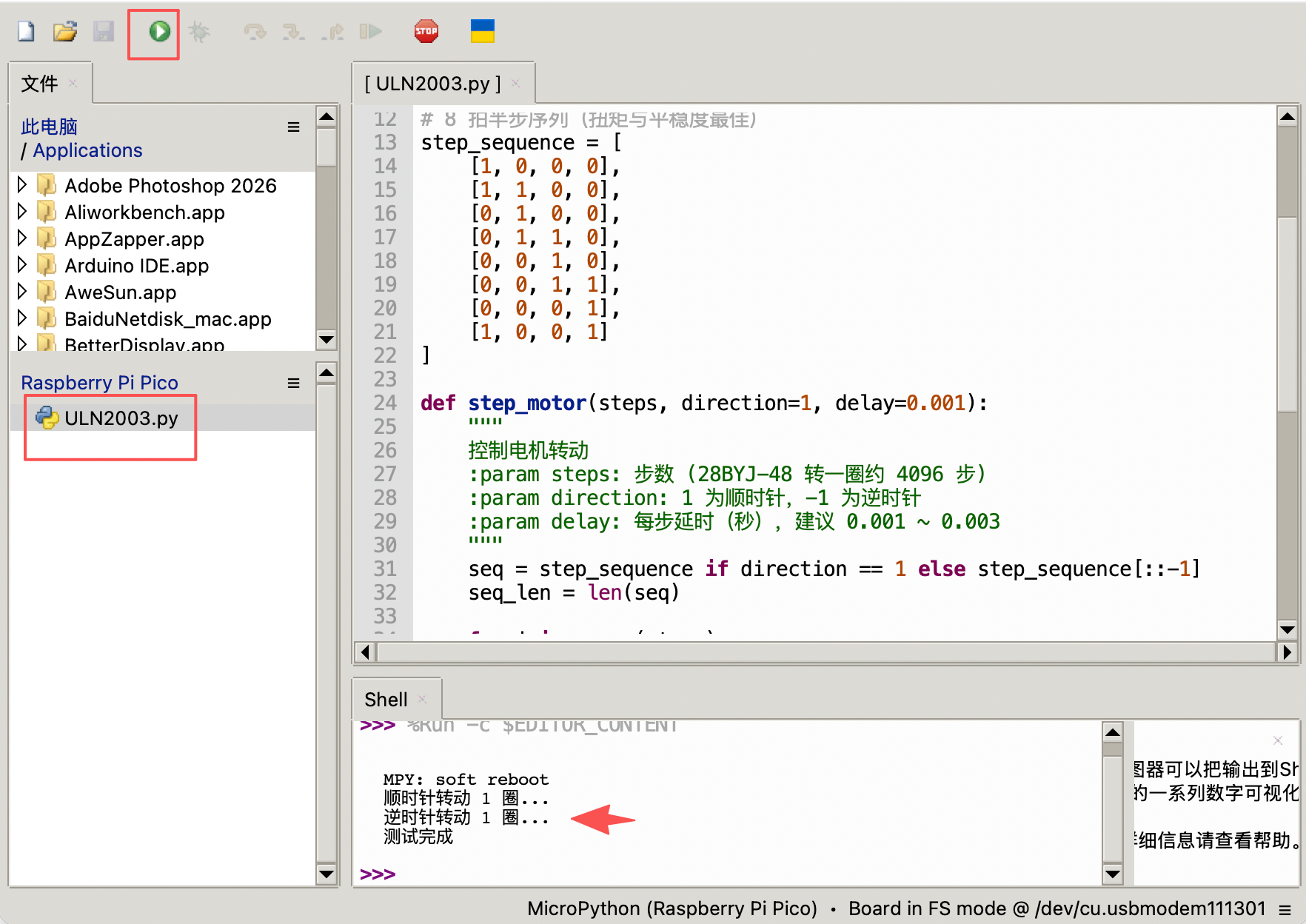

2.Python程序

3.重要说明

转动圈数换算：常见的 28BYJ-48 步进电机减速比约为 64:1，采用 8 拍驱动时，旋转 360° 对应 4096 步。

速度调节：通过修改 delay 参数调节转速。延时过小（如小于 0.0008s）可能导致电机失步堵转。

停机释放：电机静止时线圈仍会持续通电锁死发热，闲置时调用 stop_motor() 可彻底断电降温。

三：ESP32例程

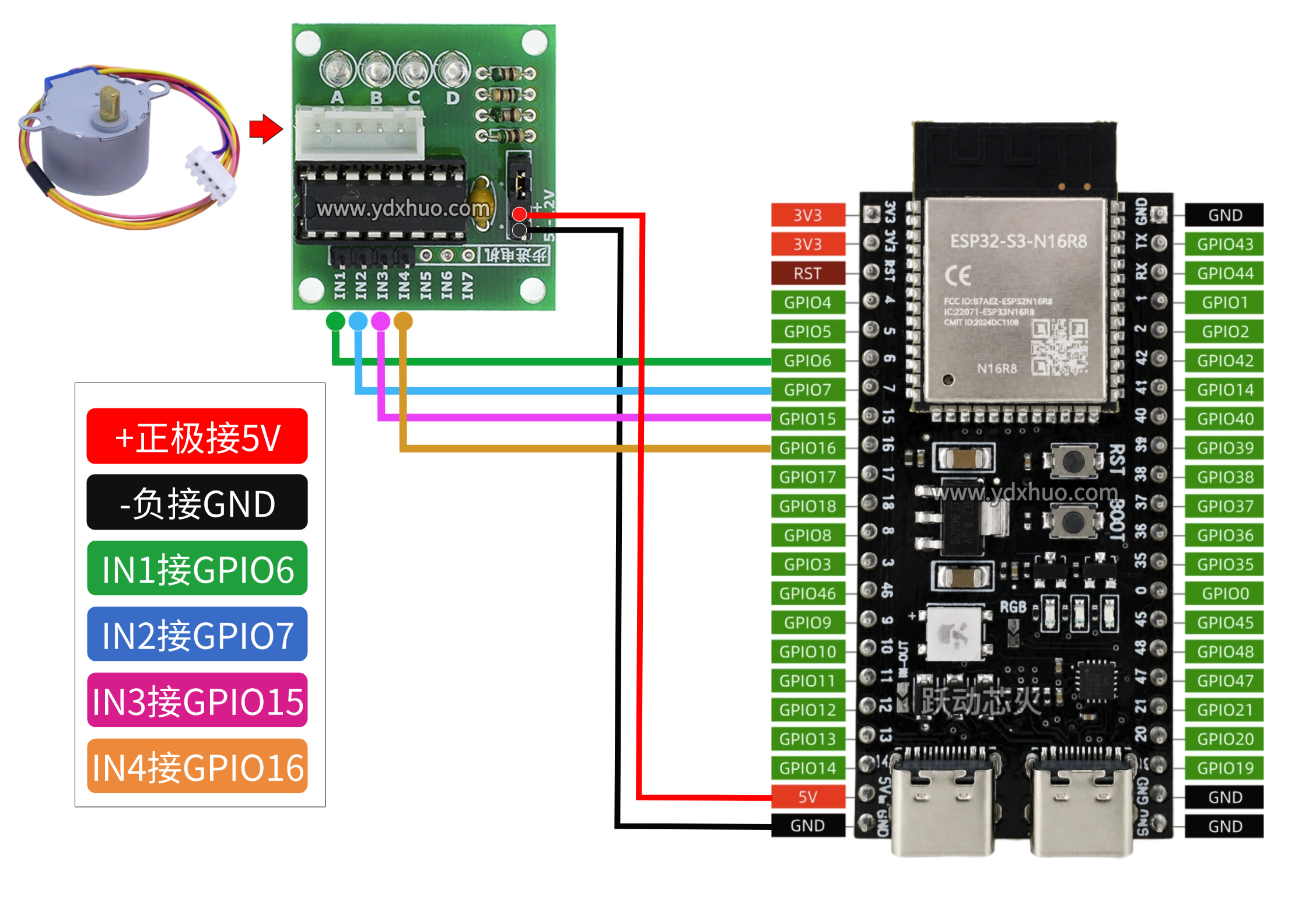

1.ESP32接线图

驱动板+ → 开发板5V

驱动板-  → 开发板GND

驱动板IN1 → 开发板GPIO6

驱动板IN2 → 开发板GPIO7

驱动板IN3 → 开发板GPIO15

驱动板IN4 → 开发板GPIO16

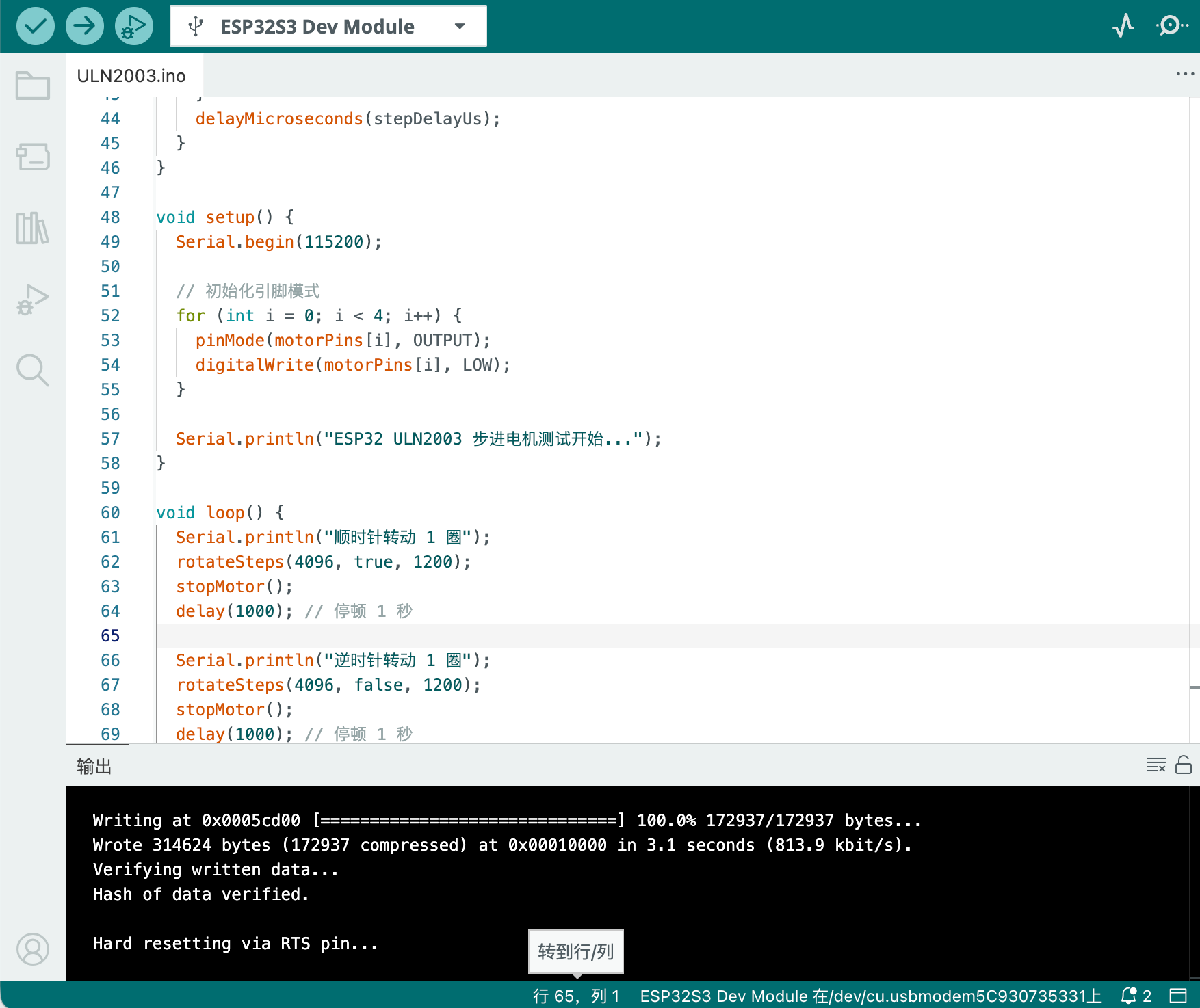

2.C++程序

3.代码解析

1. 步进序列与分辨率 (stepSequence 与 4096 步)

代码采用 8 拍半步（Half-step） 序列驱动：A -> AB -> B -> BC -> C -> CD -> D -> DA，相比 4 拍转动更平滑且扭矩更大。28BYJ-48 电机内部转子单圈需 64 拍，加上约 64:1 的减速齿轮箱，输出轴转满 1 圈需要 64x64 = 4096步。

2. 核心转动控制 (rotateSteps)

方向切换：通过 dir 布尔值决定读取步序数组的正向 i % 8 或反向 7 - (i % 8)，实现顺时针与逆时针转动。

速度调节：每走一步调用 delayMicroseconds(stepDelayUs)。延时决定转速，通常设置在 1000 ～2000之间，延时过小会导致电机失步堵转。

3. 发热防护 (stopMotor)

ULN2003 在引脚保持高电平时会持续给线圈供电锁死转子，导致电机和驱动板迅速发热。

在每次转动结束后将 4 个 GPIO 全部拉低（LOW），切断线圈电流以保护硬件。

4. 主循环逻辑 (loop)

顺时针转动 4096 步（1 圈） ->调用 stopMotor() 断电并等待 1 秒。

逆时针转动 4096 步（1 圈） ->调用 stopMotor() 断电并等待 1 秒，以此往复循环。
