电子积木旋转电位器模拟旋钮模块 Python/C++编程 树莓派与ESP32使用例程

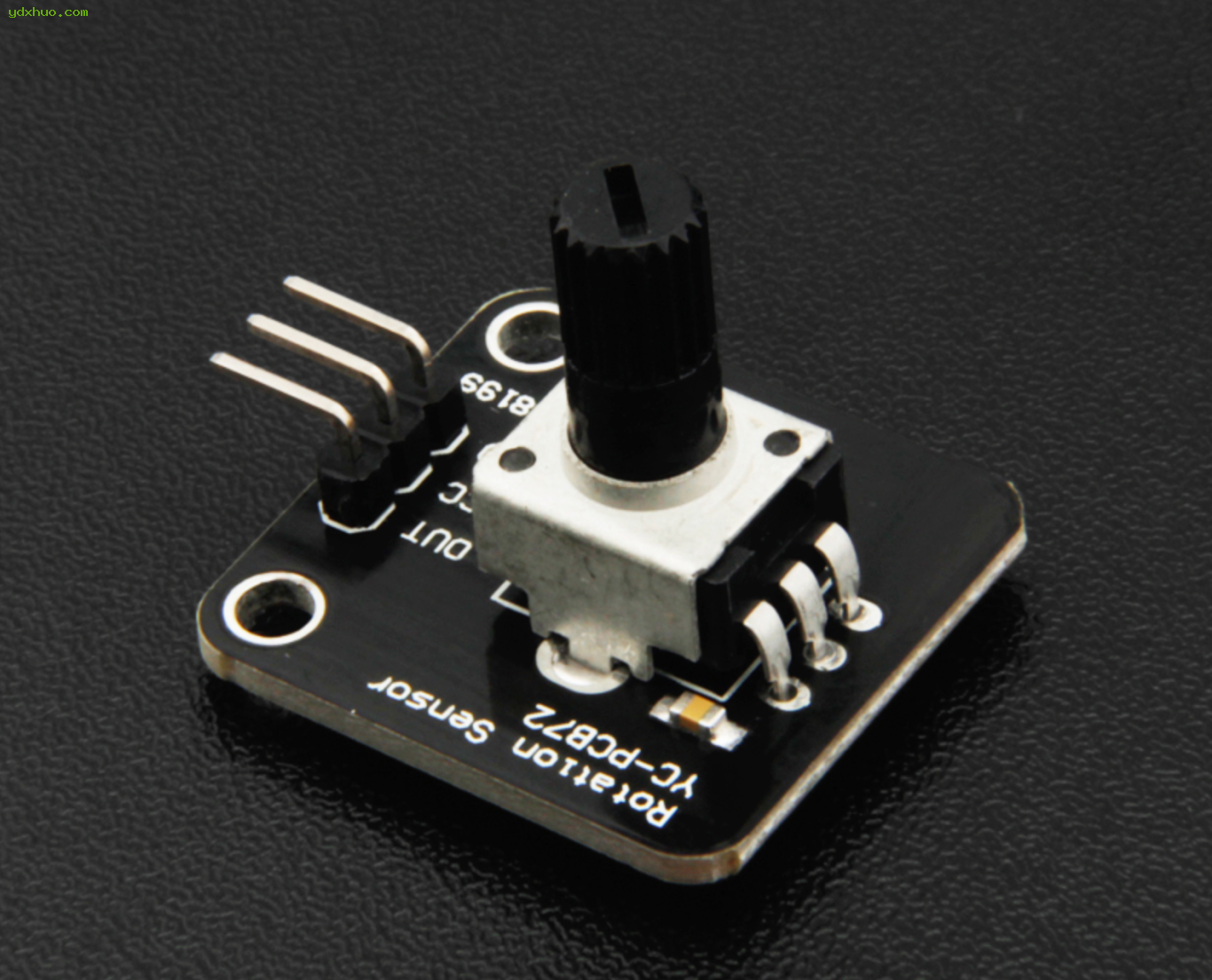

一：旋转电位器介绍

电位器模块采用常见的单圈碳膜旋转电位器（通常带有旋钮帽），旋转的圈数与电阻值变化的输出相对应。可通过单片机（如树莓派 Pico、Arduino、ESP32 等ADC接口模数转换器的引脚读取，常用于调节音量、控制 LED 亮度、电机调速或角度/位置传感器模块

1.模块原理

模块内部本质是一个分压电路。当施加电压VCC时，滑动触点将内部电阻分为两部分。

输出电压VOUT计算公式为：

0当前旋转角度

0MAX总旋转角度（约 300°）

通过测得VOUT，单片机即可计算出当前旋钮的角度或相对位置。

2.技术参数

工作电压：3.3v～5v （使用在单片机时请接3.3V，不可接5V供电）

标称阻值： 20kΩ

输出信号：AD模拟量信号（电压随旋转角度呈线性变化）

调节方式：旋转调节

旋转角度：约280°～300°（非 360° 无限旋转）

阻值变化：B型（线性电位器 - Linear）

工作温度：-10°C 至 +70°C

3.注意事项

电压匹配：使用树莓派/ESP32等单片机时，务必将 VCC 接在 3.3V供电。千万不可接 5V，OUT 输出的最高电压与VCC供电一样，5V输出可能损坏单片机的芯片。

防抖与滤波：电位器在旋转过程中由于机械触点摩擦，可能会产生轻微的模拟量噪声/波动。如需更平滑的数据，可在代码中加入软件均值滤波，或在 OUT 与 GND 之间并联一个 0.1µF (104) 的瓷片电容进行硬件滤波。

二：树莓派例程

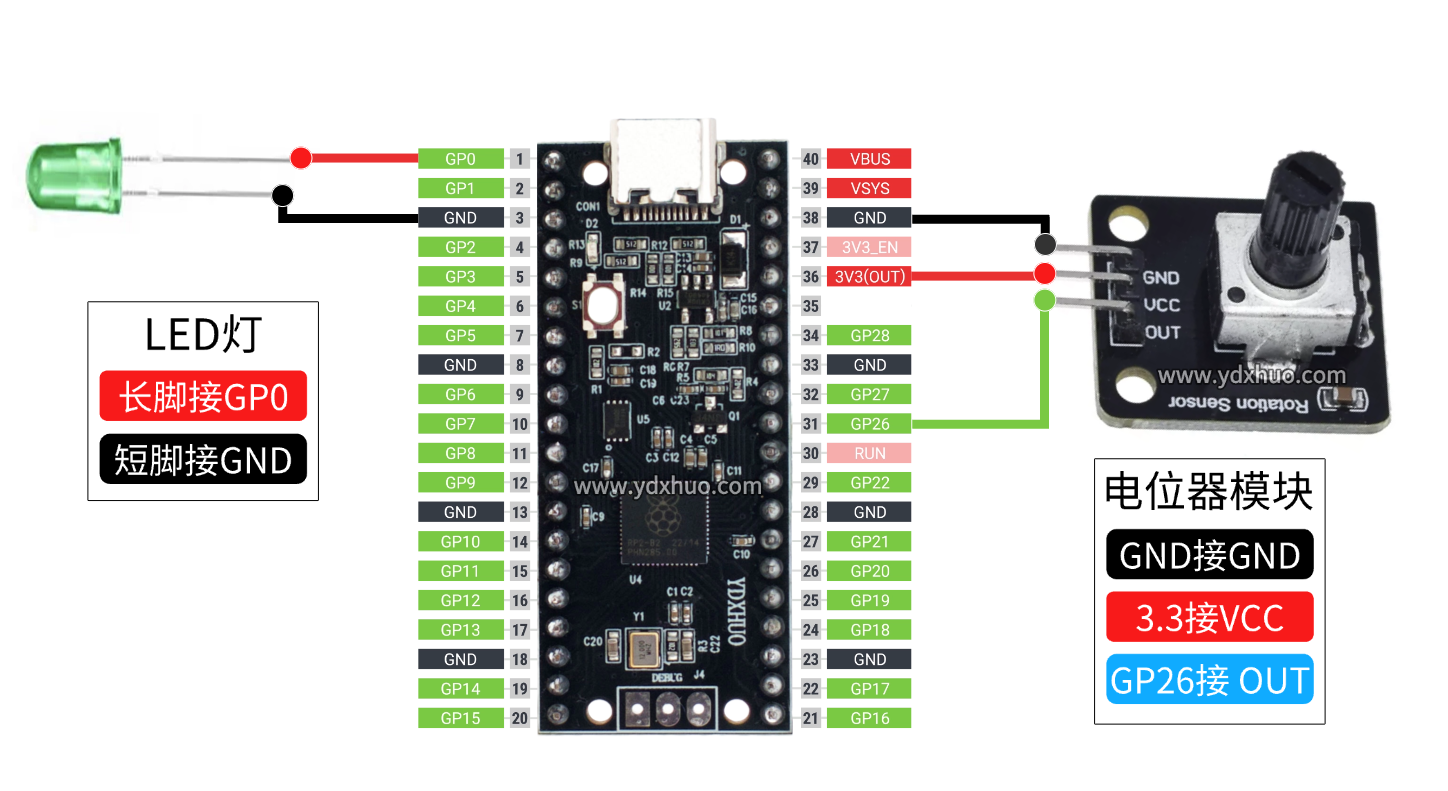

1.树莓派接线图

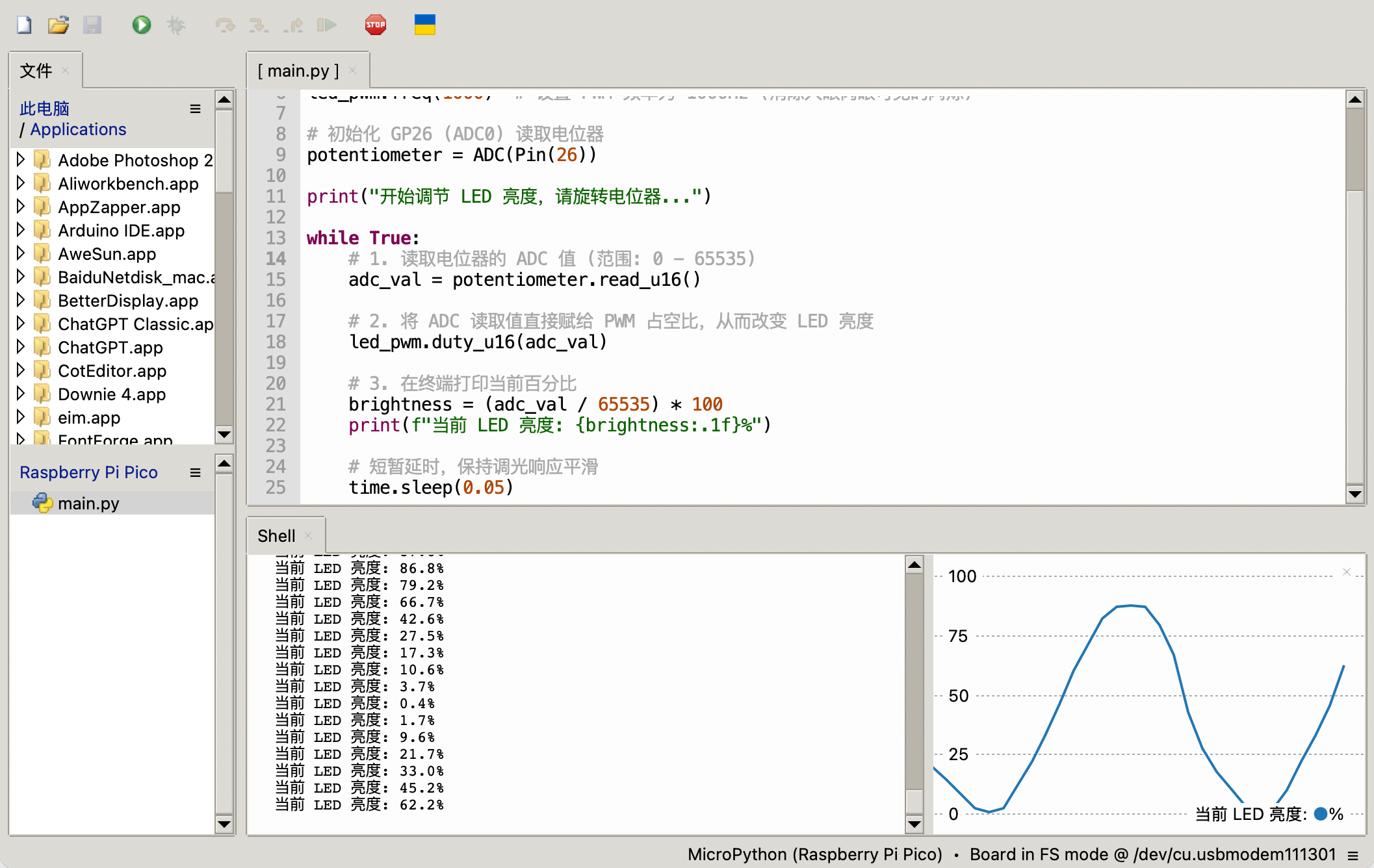

2.Python程序

三：ESP32例程

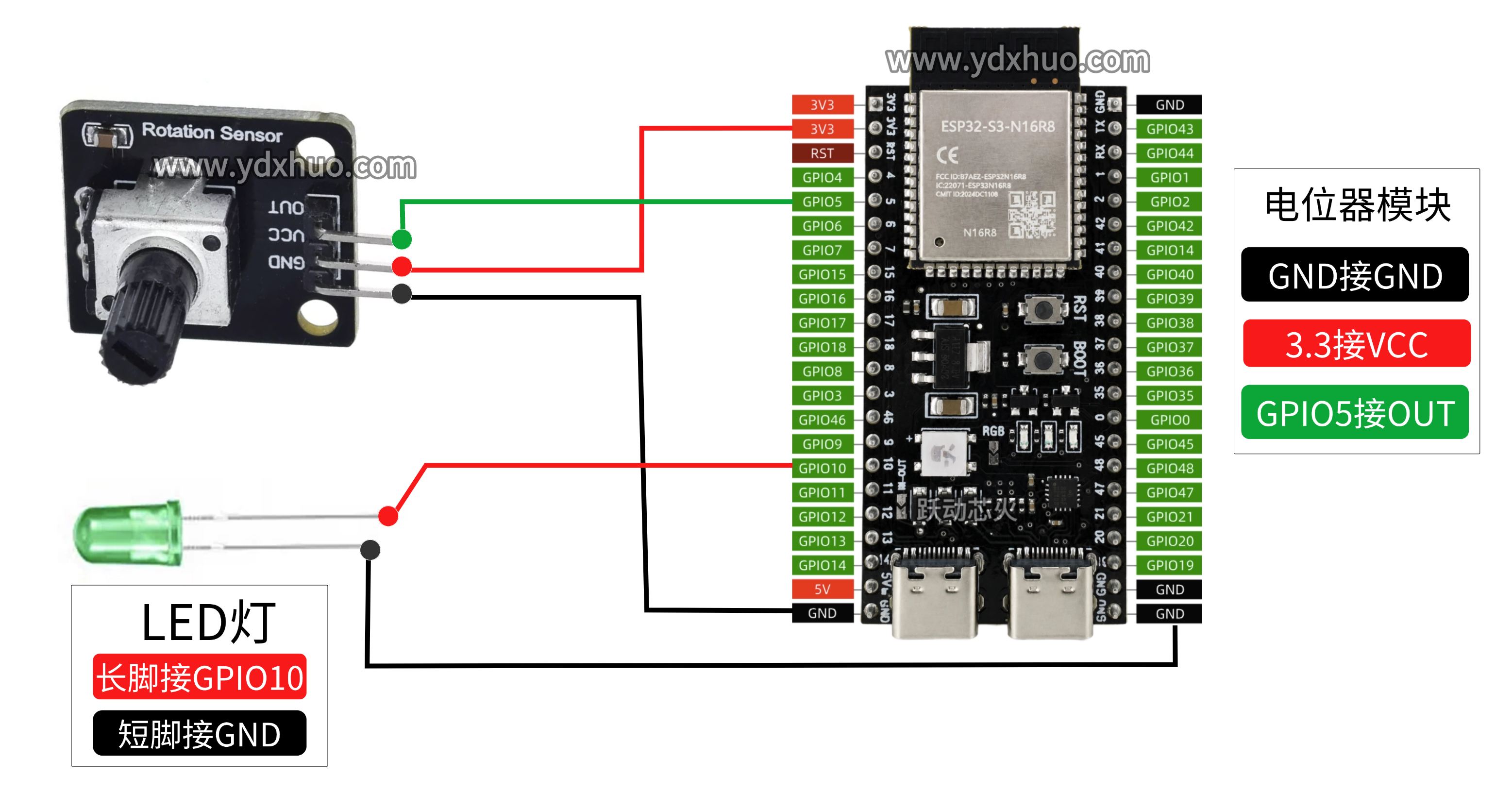

1.ESP32接线图

本次以ESP32-S3主板为例按下图接好连接线，务必注意不可接反，否则会烧毁设备。

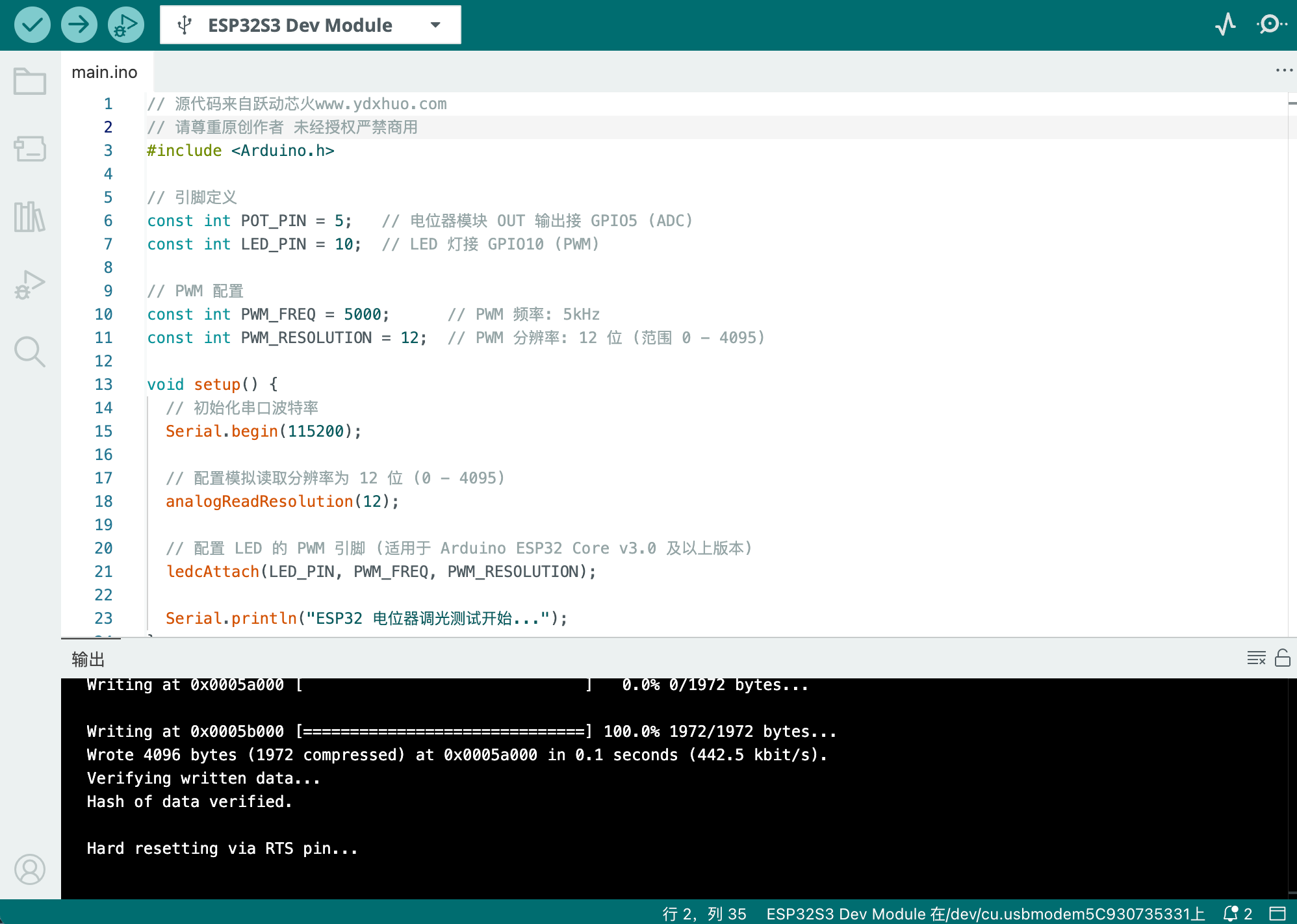

2.C++程序

3.代码解析

全程序核心逻辑可简化为 3 步：

配置：将 GPIO 5（电位器输入）和 GPIO 10（LED PWM 输出）均设置为 12 位精度（范围 0 ~ 4095）。

直连控制：使用 analogRead() 读取电位器数值，直接通过 ledcWrite() 赋值给 LED 占空比。（两者精度一致，无需换算）

反馈与延时：换算出电压和百分比打印到串口，每次循环延时 50 毫秒保证调光响应平滑。
